帶提手的桶蓋注塑模具設計

文件大小： 12.51 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

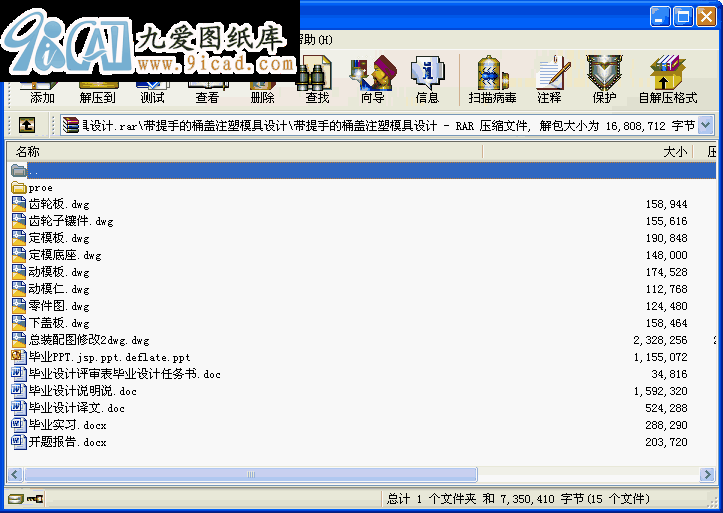

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要
模具制造技術迅速發展，已成為現代制造技術的重要組成部分。如模具的CAD/CAM技術，模具的激光快速成型技術，模具的精密成形技術，模具的超精密加工技術。
本設計介紹了該注塑模具的設計與制造方法。該注射模采用了一模一腔的結構，其中的設計內容有塑件的工藝性分析、塑件的體積和質量計算及注射機參數的確定；結構設計：分型面選擇、型腔數確定、型腔的排列方式、澆口設計、側向分型抽芯機構設計、推出及復位機構方式確定；型芯、型腔尺寸計算；模具加熱和冷卻系統計算；模具閉合高度確定；注射機有關參數的校核；如此設計出的結構可確保模具工作運用可靠。最后對模具結構與注射機的匹配進行了校核。并用autoCAD繪制了一套模具裝配圖和零件圖。

關鍵詞：塑料注射模具側向抽芯
目錄
1 引言……………………………………………………………………………（1）
2 注塑件的分析…………………………………………………………………（2）
2.1注塑件零件圖……………………………………………………………（2）
2.2 HDPE塑料概述 …………………………………………………………（2）
2.3 HDPE收縮率的確定 ……………………………………………………（3）
2.4 塑件的尺寸精度及表面質量……………………………………………（4）
2.5塑結構分析 ……………………………………………………………（5）
3 注塑成型參數確定……………………………………………………………（6）
3.1 注塑成型的工藝參數……………………………………………………（6）
3.2 注塑機的選擇……………………………………………………………（7）
3.3 模具在注塑機上的安裝尺寸校核………………………………………（8）
4 分型面的確定及行腔數目的定………………………………………………（10）
4.1 分型面的確定…………………………………………………………（10）
4.1.1分型面的選擇原則………………………………………………（10）
4.1.2分型面的形式……………………………………………………（11）
4.1.3分型面的設計……………………………………………………（11）
4.2行腔數目的確定…………………………………………………………（11）
4.2.1初步確定行腔數目………………………………………………（11）
4.2.2根據最大注塑量確定行腔數目…………………………………（12）
5 澆注系統的設計………………………………………………………………（13）

5.1交流道設計………………………………………………………………（13）
5.2分流道的設計……………………………………………………………（14）
5.3澆口設計…………………………………………………………………（14）
5.4冷料穴的設計……………………………………………………………（15）
6 模具材料的選擇及模架的確定………………………………………………（16）
6.1模具材料的選擇…………………………………………………………（16）
6.2模架的確定………………………………………………………………（17）
6.2.1模架的確定………………………………………………………（17）
6.2.2模架的選用………………………………………………………（18）
7 確定主要零件結構設計………………………………………………………（19）
7.1成型零件工作尺寸計算…………………………………………………（19）
7.1.1成型零件尺寸計算的基本內容…………………………………（20）
7.1.2行腔、型芯工作尺寸計算…………………………………………（20）
7.2斜導柱抽芯機構設計……………………………………………………（21）
7.2.1斜導柱的設計……………………………………………………（21）
7.2.2滑塊的組合形式…………………………………………………（22）
7.2.3各項尺寸計算與校核……………………………………………（22）
7.3脫模機構設計……………………………………………………………（22）
7.4導向機構的設計…………………………………………………………（23）
7.4.1導柱的設計………………………………………………………（24）
7.4.2導套的設計………………………………………………………（24）
7.5頂出機構的設計…………………………………………………………（24）
8 冷卻系統的設計………………………………………………………………（24）
8.1 溫度調節對塑件的影響………………………………………………（24）
8.2 對溫度調節系統要求…………………………………………………（25）
8.3 冷卻系統的設計………………………………………………………（25）
9 模具排氣槽的設計……………………………………………………………（26）
10 proe參數化設計……………………………………………………………（26）
11 緒論…………………………………………………………………………（28）
12 參考文獻……………………………………………………………………（29）
13 致謝…………………………………………………………………………（30）
14 附錄…………………………………………………………………………（32）
附錄一塑料制品的公差數值表………………………………………（31）
附錄二常用液壓機的技術參數………………………………………（32）
附錄三部分國產常用注射機的主要技術參數………………………（33）
...
