帶式輸送機驅動裝置設計

文件大小： 2.11 MB
下載次數：3
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

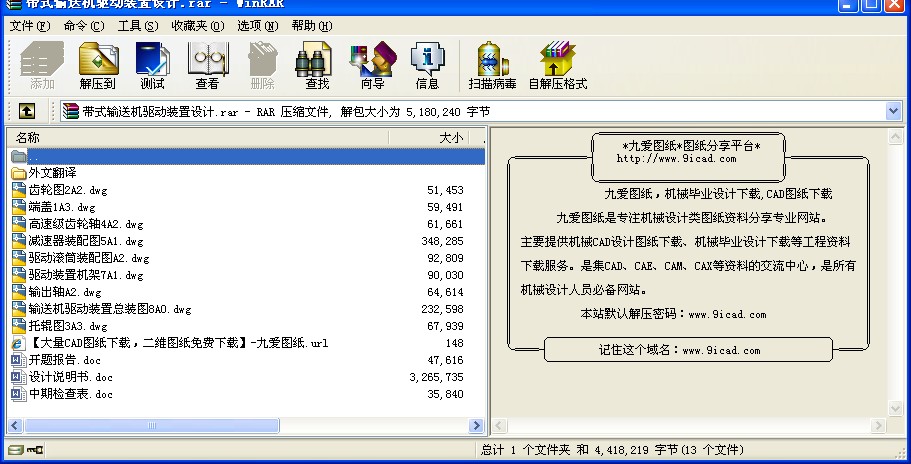

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
帶式輸送機驅動裝置是輸送機的動力的來源，主要由電動機通過聯軸器、減速器、帶動傳動滾筒轉動。
本驅動裝置設計中，首先根據輸送機的工作要求確定傳動方案,然后確定電動機,由電機及工作機進行減速器設計, 驅動裝置，驅動裝置架，傳動滾筒，滾筒頭架設計。

關鍵詞：帶式輸送機驅動裝置減速器滾筒

目錄

1概述 1
1.1帶式輸送機的發展歷程及發展方向 1
1.2 輸送機的分類 2
1.3 驅動裝置 4
2運動方案的擬訂 6
3減速器設計 9
3.1 選擇電動機 9
3.1.2 選擇電動機的容量 9
3.1.3 確定電動機的轉速 10
3.2 計算總傳動比并分配各級傳動比 11
3.3 運動參數的計算 11
3.3.1 計算各軸轉速: 11
3.3.2 各軸的功率和轉矩 11
3.4 傳動零件(齒輪)的設計 13
3.4.1 高速級齒輪傳動的設計計算 13
3.4.1.1 選擇材料、齒輪精度等級、類型及齒數 13
3.4.1.2 按齒面接觸強度設計 14
3.4.1.3 按齒根彎曲強度設計 16
3.4.1.4幾何尺寸計算 18
3.4.2 低帶級齒輪傳動的設計計算 19
3.4.2.1 選擇材料、齒輪精度等級、類型及齒數 19
3.4.2.2 按齒面接觸強度設計 19
3.4.2.3 按齒根彎曲強度設計 22
3.4.2.4 幾何尺寸計算 23
3.5 軸的設計 24
3.5.1 軸的材料 24
3.5.2軸徑的初步估算 24
3.5.3 軸的結構設計 25
3.5.4 按彎扭合成進行軸的強度校核 27
3.6.1 軸I上的軸承的選擇 37
3.6.3 軸III(輸出軸)上的軸承的選擇 42
3.7.1 高速級大齒輪與軸的聯接 44
3.7.2 低速級大齒輪與軸的聯接 45
3.9.1 聯軸器的選擇設計 48
3.9.1.1 高速軸聯軸器 48
3.9.1.2 低速級聯軸器的選擇設計 50
3.9.3 密封 53
3.9.4 公差與配合 54
3.9.5 其他附件的設計 54
4 驅動滾筒設計 58
4.2.2 滾筒軸的校核 65
4.2.3 滾筒的周向定位 65
5 托輥的設計 67
5.1.1 作用 67
5.1.2 托輥的類型 67
5.3.1槽形托輥 69
5.3.2 緩沖托輥 70
5.3.3 回程托輥 71
5.3.4 調心托輥 72
6.機架 75
7.拉緊裝置 76
致謝................................................77
參考文獻............................................78 ...
