      旁承上平面與下心盤上平面垂直距離檢測裝置的設計
      • 該文件為rar格式
      • 文件大小: 1.06 MB
      • 下載次數
      • 文件評級
      • 更新時間:2014-09-05
      • 發 布 人: kongbei
      • 文件下載:
      • 立即下載

      • 文件介紹:

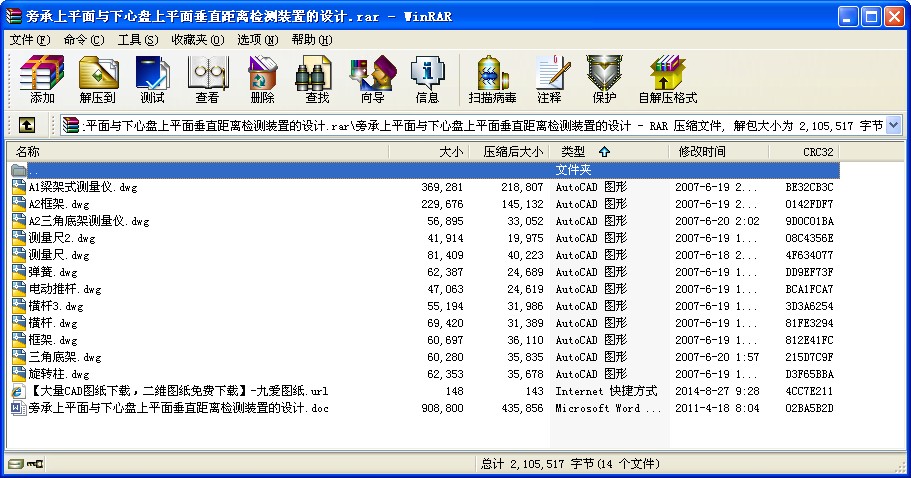

      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
      • 旁承上平面與下心盤上平面垂直距離檢測裝置的設計
      • 摘要

        彈性旁承上平面與下心盤上平面的垂直距離檢測是保證列車在高速行駛走“蛇”字形路線的時候不發生側翻。在這里有兩種方案,第一種方案是根據游標卡尺的原理設計的,第二種方案是根據當三點呈一線的時候,如果有一點凹下去的話,那么這個距離就是所要檢測的距離。經過對兩種方案的對比,得出,第一種方案在滿足精度要求下,成本比較低,手工作業,適用于少量的檢測;第二種方案自動化程度較高,適合與大批量的檢測,并可作為工藝檢測,流水線作業。
        關鍵詞:垂直距離、測量、安全運行、精度。

        目錄
        第一章  概述......................................................................................1
        一  課題的來源及意義…………………………………………….1
        1.  課題的來源…………………………………………………….......1
        2.  研究的意義………………………………………………………...1
        二  課題設計的技術要求………………………………………….2
        1.  彈性旁承與下心盤安裝的技術要求………………………………….2
        2.  課題設計的總體要求……………………………………………….3
        第二章  基于不同要求兩種方案的設計.......................................5
        一  手工檢測裝置總體設計的方案………………………………5
        1.  方案結構圖………………………………………………………...5
        2.  檢測作業說明……………………………………………………....6
        二  自動檢測裝置總體方案的設計………………………………6
        1.  方案結構圖………………………………………………………..6
        2.  檢測作業說明………………………………………………………7
        第三章 三角底架檢測裝置的設計.................................................8
        一  三角架式檢測裝置的組成........................................................8
        二  各部件的設計…………………………………………………..8
        1.  三角底架的設計……………………………………………………8
        2.  旋轉柱的設計……………………………………………………..10
        3.  橫桿的設計……………………………………………………….11
        4.  框架的設計……………………………………………………….12
        5.  測量尺的設計…………………………………………………….13
        6.  鎖緊螺釘………………………………………………………....14
        7.  數顯裝置…………………………………………………………14
        第四章  梁架式檢測裝置的設計..................................................15
        一  梁架式測量裝置的組成..........................................................15
        二  各部件的設計…………………………………………………15
        1.  梁架的設計.....................................................................................15
        2.  彈簧的設計.....................................................................................17
        3.  .橫桿的設計.....................................................................................19
        4.  測量尺的設計.................................................................................20
        5.  滾花不脫出螺釘.............................................................................21
        6.  DG型電動推桿...............................................................................21
        7.  位移傳感器....................................................................................22
        第五章  結果與分析.......................................................................23
        一 三角架式檢測裝置的優點與缺點…………………………...23
        二 梁架式檢測裝置的優點與缺點………………………………24
        三 對比與分析……………………………………………………..25
        結論..........................................................................................................26
        謝辭..........................................................................................................28
        參考文獻..................................................................................................29 ...
