CA6140撥叉專用夾具課程設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序言
機械制造工藝學課程設計使我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的.這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。
就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。
由于能力所限，設計尚有許多不足之處，懇請各位老師給予指導。
一、零件的分析
1零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ20孔與操縱機構相連，二下方的φ50半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
2零件的工藝分析
CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：
1. 以φ20為中心的加工表面
這一組加工表面包括：φ20的孔，以及其上下端面，上端面與孔有位置要求，孔壁上有一個裝配時鉆鉸的錐孔，一個M8的螺紋孔。下端有一個47的斜凸臺。這三個都沒有高的位置度要求。
2. 以φ50為中心的加工表面
這一組加工表面包括：φ50的孔，以及其上下兩個端面。
這兩組表面有一定的位置度要求,即φ50的孔上下兩個端面與φ20的孔有垂直度要求。
由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。 ...

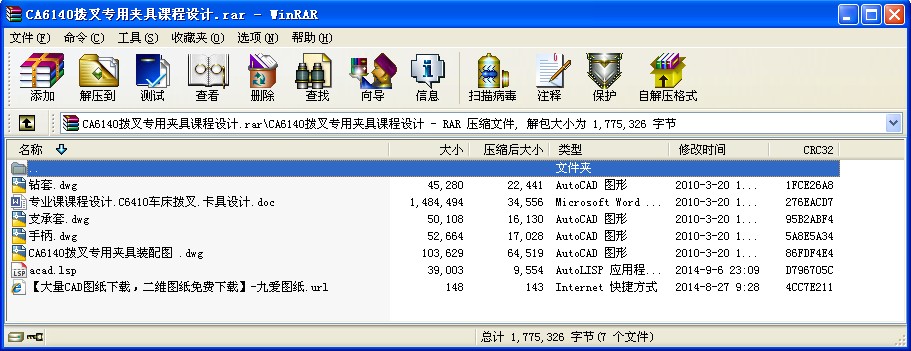

CA6140撥叉專用夾具課程設計_下載(rar格式) 成套圖紙
