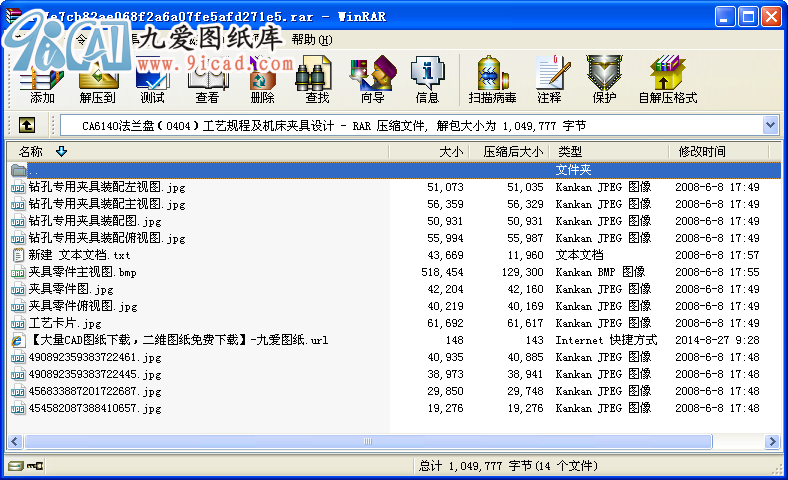

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- （二）零件作用及設計任務
CA6140臥式車床上的法蘭盤，為盤類零件，用于臥式車床上。車床的變速箱固定在主軸箱上，靠法蘭盤定心。法蘭盤內孔與主軸的中間軸承外圓相配，外圓與變速箱體孔相配，以保證主軸三個軸承孔同心，使齒輪正確嚙合。主要作用是標明刻度，實現縱向進給。
分析法蘭盤的技術要求，并繪制零件圖。設計零件技術機械加工工藝規程，填寫工藝文件。設計零件機械加工工藝裝備。設計機床專用夾具總裝圖中某個主要零件的零件圖。
（三） 計算生產綱領、確定生產類型
設計題目給定的零件是CA6140車床法蘭盤（0404）零件，該零件年產量為4000件，設其備品率 為4%，機械加工廢品率 為1%，則該零件的年生產綱領為：N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)
法蘭盤的年產量為4200件，查表可知該產品為中批生產。
（四） 零件的分析
第一節 零件的作用
題目給的零件是CA6140臥式車床上的法蘭盤，它位于車床絲桿的末端，主要作用是標明刻度，實現縱向進給。零件的 100外圓上標有刻度線，用來對齊調節刻度盤上的刻度值，從而能夠直接讀出所調整的數值；外圓上鉆有底部為 mm上部為 的定位孔，實現精確定位。法蘭盤中部 的通孔則給傳遞力矩的標明通過，本身沒有受到多少力的作用。
第二節 零件的工藝分析
法蘭盤共有三組加工表面，他們之間有一定的位置要求。現分述如下：
一 以 45 外圓為中心的加工表面
這一組加工表面包括： 外圓，端面及倒角； 外圓，過度倒圓； 內孔及其左端倒角。
二 以 外圓為中心的加工表面
這一組加工表面包括： 端面， 外圓，端面，倒角；切槽3×2； 內孔的右端倒角。
三 以 的孔為中心加工表面
這一組加工表面包括：
外圓，端面； 外圓，端面，側面； 外圓； 外圓，過度圓角；4— 孔和同軸的 孔。
它們之間有一定的位置要求，主要是：
（一） 左端面與 孔中心軸的跳動度為 ；
（二） 右端面與 孔中心軸線的跳動度為 ；
（三） 的外圓與 孔的圓跳動公差為 。
經過對以上加工表面的分析，我們可先選定粗基準，加工出精基準所在的加工表面，然后借助專用夾具對其他加工表面進行加工，保證它們的位置精度。 ...
