氣門搖臂軸支座夾具設計

文件大小： 521.08 KB
下載次數(shù)：
文件評級：
更新時間：2014-09-12
發(fā) 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

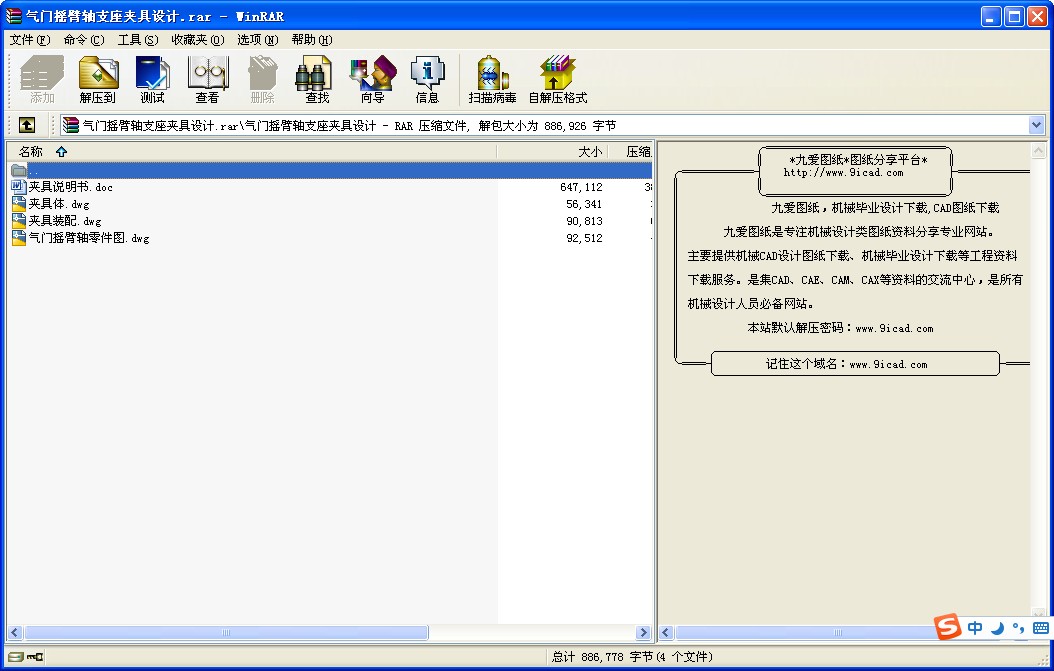

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

氣門搖臂軸支座夾具設計

前言 2
任務介紹 4
夾具設計 4
1 確定定位方案 4
2 定位誤差分析 7
3 確定導向裝置 8
4 鉆模的鉆孔精度計算 8
5 確定加緊機構 9
6 夾具體設計 10
7 夾具總體裝配尺寸確定 12
8 切削力及夾緊力的計算 13
總結 14
參考文獻 15

上圖為氣門搖臂軸支座零件圖，本次的設計任務是為了提高勞動生產率，保證加工質量，降低勞動強度而設計氣門搖臂軸支座的專用夾具。該設計選擇氣門搖臂軸支座加工工序中的第X和XI道工序，即加工通孔和通孔，本夾具將用于TX217臥式鉆床，刀具為高速鋼錐柄麻花鉆。夾具設計
1 確定定位方案
方案一：使用底面大平面和心軸定位，將工件放在夾具體上，心軸穿過孔，用螺母鎖緊。
方案分析：由于要將心軸穿過孔再固定在夾具體上，這時若再用孔端面定位的話將產生過定位，若不用孔端面，在鎖緊工件時，鎖緊力可能帶動工件旋轉，不能保證要加工的孔軸線于端面垂直，若要用定位螺釘調整的話，將花費大量時間裝夾，故此方案不夠合理。
方案二：用底面小平面、孔和孔端面定位。用自制件定位心軸穿過孔，工件底面靠心軸軸肩，心軸另一端插入家具底座槽。
方案分析：該方案裝夾方便簡潔，只要將心軸在工件上鎖緊，將心軸插入家具底座槽，再將孔端面靠定位板即完成裝夾定位，且滿足定位要求。所以采用方案二。
本兩道工序可以再同一夾具上加工完成。如上圖，工序加工要求保證的位置精度主要是兩加工孔中心距尺寸（56±0.05）mm及平行度公差0.05mm，還有孔與底面尺寸（24±0.03）mm以及孔與底面尺寸（49±0.05）mm。根據(jù)基準重合原則，應選擇已加工的孔、底面和孔的端面作為主要定位基準。如圖2所示。
...
