液壓防爆提升機

文件大小： 2.19 MB
下載次數：
文件評級：
更新時間：2015-05-20
發 布人： 2928380962

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

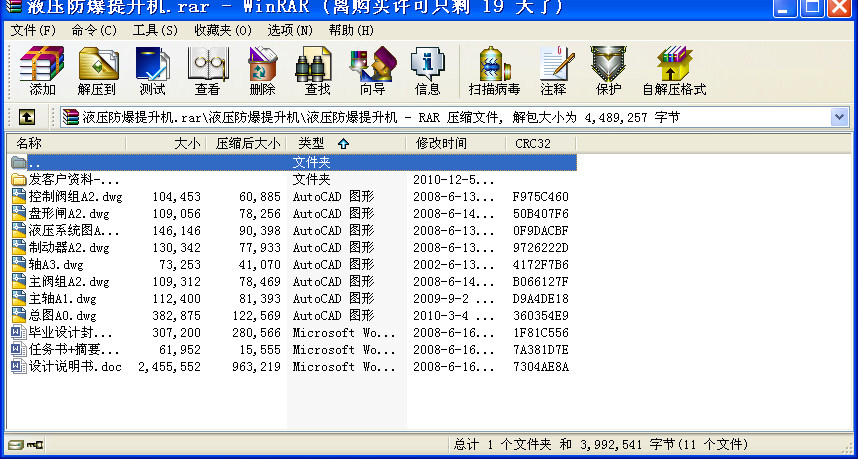

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本設計首先對液壓防爆提升機的用途、工作原理、類型及其發展歷程進行了概述，通過對液壓傳動優缺點的分析以及與其它類型提升機進行比較確定了液壓系統的設計方案。然后通過對其工作環境和技術特點的分析，并參考目前國內液壓防爆提升機的結構，對液壓防爆提升機的整體結構進行了設計，包括鋼絲繩的選擇、卷筒的設計、主軸裝置的設計、制動裝置的設計、液壓系統的設計以及計算與校核。本設計由防爆電動機、低速大扭矩液壓馬達、軸向柱塞泵、雙聯葉片泵、多種控制閥、盤形制動器、卷筒、支承軸等部件組成。由于液壓系統部分比較復雜，為了使提升機的結構緊湊，提高液壓系統的性能和指標，將其主回路部分和其它部分分別組合在一起，構成主閥組和控制閥組。此液壓提升機的特點是：采用液壓傳動、采用無級調速、結構緊湊、操縱簡單、采用液壓控制、制動安全可靠，其最大的優點是防爆功能。本液壓提升機用于礦山、港口、碼頭等需要搬運物料的場所，尤其在煤礦井下等含有瓦斯或其它易燃易爆氣體的場所廣泛應用。

關鍵詞：液壓提升機；設計；計算；閥組‘
