氣動機械手的設計畢業設計（論文）

文件大小： 354.01 KB
下載次數：2
文件評級：
更新時間：2015-05-21
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

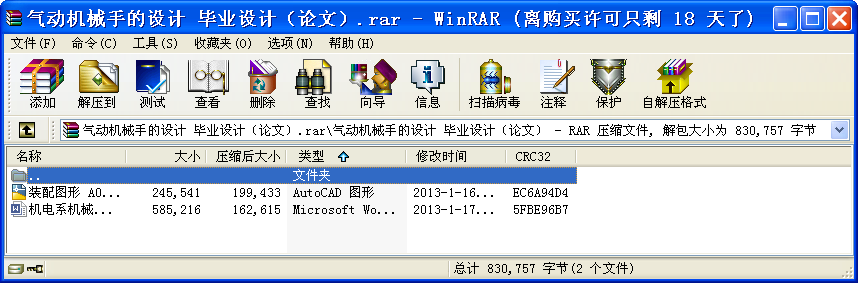

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

在設計機械手臂座的時候，用兩個電機提供動力。左邊一電機通過諧波減速器減速后，通過齒輪來控制手臂的回轉，而手臂彎曲動作的動力，由右邊一電機提供。電機2同樣也是通過諧波減速器減速后，通過一個長軸，把動力傳到底部的小齒輪上，再由小齒輪與大齒輪的嚙合，把動力傳到那豎直的錐齒輪上，又通過錐齒輪之間的嚙合，把動力與運動傳遞到橫軸上，這樣，再通過鍵連接，就能把動力傳到那帶輪上。這樣，帶輪就以一定的速度不停的轉，以給臂關節通過同步齒型帶傳遞動力。
在設計臂關節結構時，我們用兩個同步齒形帶輪來傳遞動力，而帶輪又與軸和機械式離合器的左半邊相連，這樣，就使軸與左半邊相連的離合器轉動。在右半邊為一電磁制動器，制動器的左半邊與離合器的右半邊相連，而且通過盤與上臂相連。這時，當電磁鐵通電時，制動器吸合，這時離合器也分開。這樣，上臂就停止在所要求的位置上了。當電磁鐵失電時，由于彈簧力的作用，把制動器推開，同時離合器在彈簧力的作用下自動嚙合，手臂恢復原有的運動。
注：機械手臂的運動范圍手其結構的限制，在手臂的運動到達結構位置之前，必須使其自動停止。機械手臂的運動機械位置是有關節處牙嵌離合齒上的突起部分而定。手臂在極限位置自動停止，反向運行的條件完全是靠離合齒上的凸起部分與滑塊的接觸實現的。為了使離合齒輪能順利的脫開和嚙合，對離合齒上的凸起部分斜面的升角β≥arctgμν。只有滿足這個條件，離合齒上凸起部分的斜面與滑塊在滑動時才不會發生自鎖。這樣手臂才能自動停止和反向動作！
方案二
此方案在臂關節的結構設計上與方案一有所不同。這里設計成中心軸不轉動。改在同步帶輪處裝兩個軸承。這樣，帶輪可自由轉動，而不會影響軸，且把離合器的左半邊加工在帶輪上，這樣，不僅可以縮小空間，而且可以提高強度。其余與方案一相同。
關鍵詞：機械手臂；極限位置；嚙合；

1.1. 工業機械手概述
工業機器人由操作機(機械本體)、控制器、伺服驅動系統和檢測傳感裝置構成，是一種仿人操作，自動控制、可重復編程、能在三維空間完成各種作業的機電一體化自動化生產設備。特別適合于多品種、變批量的柔性生產。它對穩定、提高產品質量，提高生產效率，改善勞動條件和產品的快速更新換代起著十分重要的作用。機器人技術是綜合了計算機、控制論、機構學、信息和傳感技術、人工智能、仿生學等多學科而形成的高新技術，是當代研究十分活躍，應用日益廣泛的領域。機器人應用情況，是一個國家工業自動化水平的重要標志。機器人并不是在簡單意義上代替人工的勞動，而是綜合了人的特長和機器特長的一種擬人的電子機械裝置，既有人對環境狀態的快速反應和分析判斷能力，又有機器可長時間持續工作、精確度高、抗惡劣環境的能力，從某種意義上說它也是機器的進化過程產物，它是工業以及非產業界的重要生產和服務性設各，也是先進制造技術領域不可缺少的自動化設備.機械手是模仿著人手的部分動作，按給定程序、軌跡和要求實現自動抓取、搬運或操作的自動機械裝置。在工業生產中應用的機械手被稱為“工業機械手”。生產中應用機械手可以提高生產的自動化水平和勞動生產率:可以減輕勞動強度、保證產品質量、實現安全生產;尤其在高溫、高壓、低溫、低壓、粉塵、易爆、有毒氣體和放射性等惡劣的環境中，它代替人進行正常的工作，意義更為重大。因此，在機械加工、沖壓、鑄、鍛、焊接、熱處理、電鍍、噴漆、裝配以及輕工業、交通運輸業等方面得到越來越廣泛的引用.機械手的結構形式開始比較簡單，專用性較強，僅為某臺機床的上下料裝置，是附屬于該機床的專用機械手。隨著工業技術的發展，制成了能夠獨立的按程序控制實現重復操作，適用范圍比較廣的“程序控制通用機械手”，簡稱通用機械手。由于通用機械手能很快的改變工作程序，適應性較強，所以它在不斷變換生產品種的中小批量生產中獲得廣泛的引用。 ...
