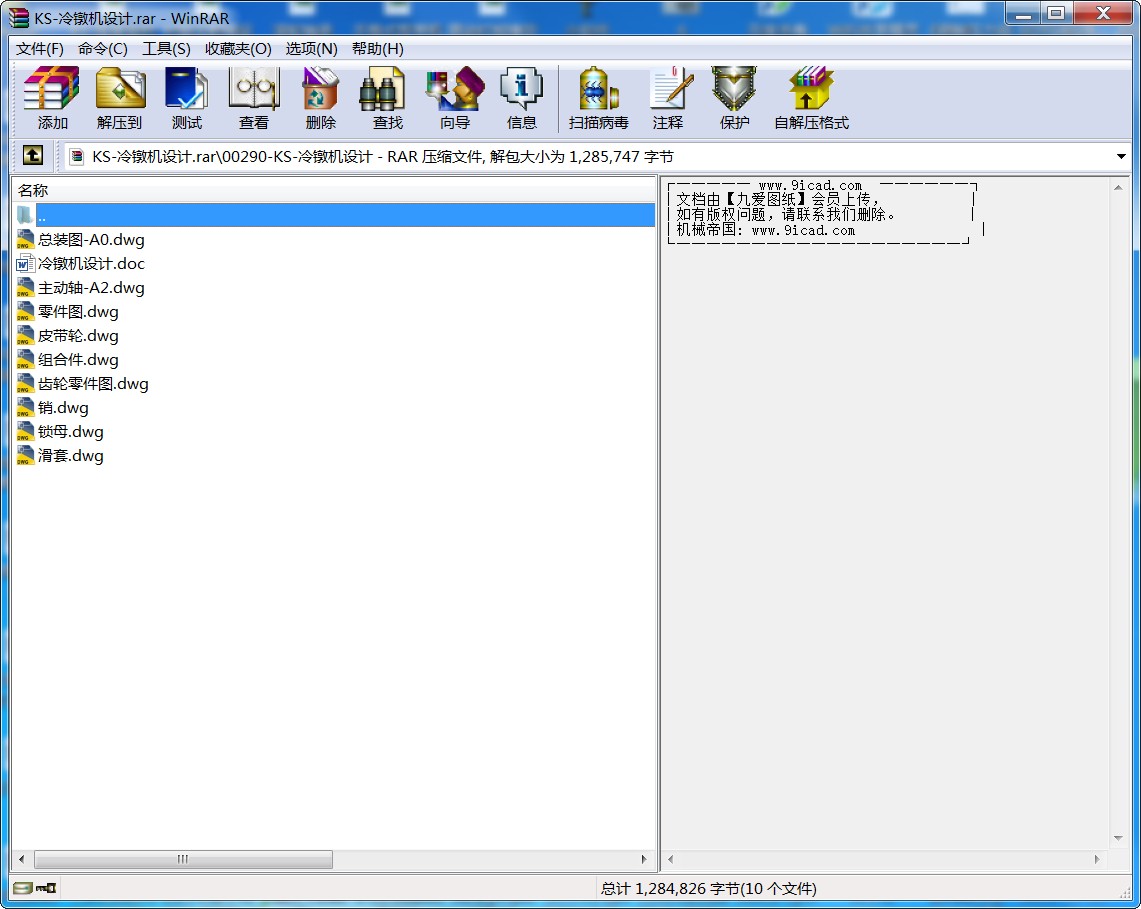

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

KS-冷鐓機設計
一．明確設計任務
一、設計要求：
1.原料為成卷鋁線，生產率為100~120個/min；
2.實心鉚釘直徑5mm，長度20~50mm，材料ML2；
二、設計內容：
1、選擇并設計動力裝置；
2、設計脫模裝置、支承結構及相應的主要傳動裝置；
3、撰寫有關內容的設計說明書。

二．冷鐓機脫模裝置設計的功能分解
冷鐓機脫模裝置設計要完成自動間歇送料，截料并運料，預鐓和終鐓，頂料四個動作。圖1所示為冷鐓機脫模裝置設計的樹狀功能圖。

圖1 冷鐓機脫模裝置設計的樹狀功能圖

三．冷鐓機脫模裝置設計的運動轉換功能圖
由樹狀功能圖，分析找出各功能元所要求的運動形式。選擇電動機形式，通過減速或軸線平移，運動再傳遞，把轉動轉換成各功能元所需的運動形式。圖2即為根據上述分析所畫出的冷鐓機脫模裝置設計的運動轉換功能圖。
圖2 冷鐓機脫模裝置設計的運動轉換功能圖
四. 冷鐓機脫模裝置設計的形態學矩陣
表 1 冷鐓機脫模裝置設計的形態學矩陣

功能元功能元解(匹配機構或載體)
1 2 3 4

減速 A 帶傳動鏈傳動齒輪傳動擺線針輪傳動

減速 B 帶傳動鏈傳動齒輪傳動擺線針輪傳動

截料 C 齒輪齒條機構曲柄滑塊機構移動推桿盤形凸輪移動推桿圓柱凸輪

鐓頭 D 齒輪齒條機構曲柄滑塊機構移動推桿盤形凸輪移動推桿圓柱凸輪

間歇送料 E 槽輪機構棘輪摩擦輪機構移動推桿圓柱凸輪移動推桿盤形凸輪

軸線變向 F 蝸桿傳動錐輪傳動單萬向連軸節傳動螺旋齒輪傳動

頂料 G 齒輪齒條機構曲柄滑塊機構移動推桿盤形凸輪移動推桿圓柱凸輪

移動-移動H 移動汽缸機構液壓傳動雙滑塊連桿機構移動推桿移動凸輪
根據樹狀功能圖及運動轉換功能框圖，已獲得各功能元及執行構件所要實現的運動形式，然后，根據這些運動形式，匹配相應的執行機構。把功能元作為列，功能元解(即匹配的執行機構)作為行，可獲得表1所示的冷鐓機脫模裝置設計的形態學矩陣。
對該形態學矩陣求解，即把實現每一功能的任一解法進行組合，可得到多種運動方案。理論上求得的組合方案數為
N=4*4*6*4*4*8=12288 個方案。
在這些運動方案中，必須剔除那些有明顯缺點和不能實現的方案。有的方案，就單個執行機構來說能實現執行動作，但把這些機構組合成系統后，就會發現在結構安排上是不可行的，整個機器太龐雜，制造成本太高。這些方案可以先加以否定，然后列出一批可行的方案，從中優選出好的運動方案。下列三種方案經分析討論是較好的方案。

方案一 A1+B3+ H1+D2+E4+F2+H2
方案二 A1+B3+C4+D2+E2+F2+G3
方案三 A1+B3+C3+ D2+E4+F2+G3
