港口專用十噸位橋式起重機起升機構設計

文件大小： 1.25 MB
下載次數：
文件評級：
更新時間：2015-11-12
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

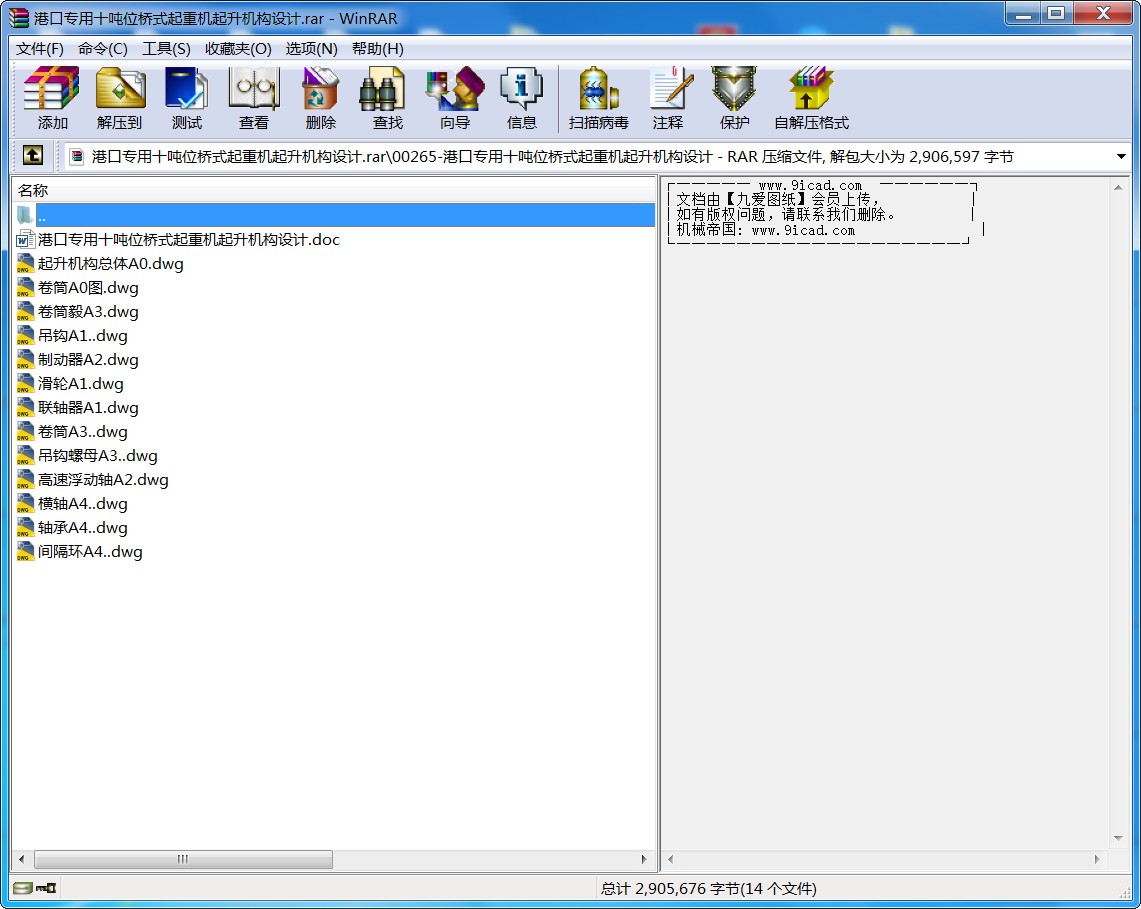

港口專用十噸位橋式起重機起升機構設計.rar
摘要
橋架在高架軌道上運行的一種橋架型起重機，又稱天車。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，就可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。這種起重機廣泛用在室內外倉庫、廠房、碼頭和露天貯料場等處。由起升機構、小車運行機構和小車架組成。起升機構包括電動機、制動器、減速器、卷筒和滑輪組。電動機通過減速器帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架，通常為焊接結構。
本文就十噸橋式起重機起升機構做設計計算，計算起升機構工作級別，確定起升機構傳動系統，對起升機構的部件滑輪、卷筒、鋼絲繩等卷繞系統，電動機、聯軸器、減速器等驅動裝置進行設計計算，驗證卷筒壁壓應力，卷筒應力，確定吊鉤裝置構造方案，吊鉤橫梁，滑輪軸的計算等。對起升機構運行的過程，包括起升速度、起升和制動時間進行計算和驗算。

關鍵詞：驅動裝置；起升運行；傳動方案；卷筒系統

ABSTRACT
Crane is used to start heavy materials, transportation, handling and installation of machinery and equipment and other operations, which can reduce manual labor, improve labor productivity and in the production process for some special process operation, mechanization and automation. Lifting mechanism includes a motor, brake, reducer, drum and pulley. Motor through reducer, driving drum rotation, so that the wire rope around the drum or from a roll down to lift heavy loads.
In this paper, ten tons crane hoisting mechanism to do the design calculations to determine the transmission scheme lifting mechanism, hoisting mechanism to determine the working level of the main components of the hoisting mechanism drum, wire rope, wire rope winding system pulleys, motors, United coupling, reducer drives the design calculations, validation reel wall stress, stress reel, hook device is configured to determine program, hook beams, pulley shaft calculation. Hoisting mechanism for running processes, including the lifting speed, lifting and braking time calculations and checking.

Keywords: transmission scheme; winding system; drive; lifting operation

目錄
第 1 章前言 1
1.1 起重機械的發展 1
1.2橋式起重機的簡介 1
1.3起重機械的組成部分 2
1.4起重機械的特點 3
第2章起升機構部件的設計計算 4
2.1概要 4
2.2主要數據 4
2.3確定起升機構傳動方案 4
2.4 確定吊鉤和滑輪組 6
2.5卷筒的計算 7
2.5.2 卷筒直徑計算 7
2.5.3 卷筒長度 7
2.5.4 卷筒壁壓應力驗算 8
2.5.5 卷筒應力驗算 8
2.6 繩端固定裝置的計算 10
2.7 取物裝置 11
2.7.1 確定吊鉤裝置構造方案 11
2.7.2 吊鉤主體結構的主要尺寸的計算 12
2.7.3 吊鉤強度驗算 13
2.7.4 吊鉤彎曲部分斷面A-A強度驗算 13
2.7.5 吊鉤彎曲部分斷面B-B強度驗算 14
2.7.6 推力球軸承的選擇 15
2.7.7 吊鉤橫梁的計算 15
2.7.8 滑輪軸的計算 16
2.7.9 拉板的強度校核 18
第3章起升運行機構設計 20
3.1 力矩的計算 20
3.1.1 平穩上升階段 20

3.1.2 平穩下降階段 21
3.1.3 上升起動階段 22
3.1.4 下降制動階段 23
3.2 電動機的選擇 23
3.2.1 電動機的功率確定 23
3.2.2 驗算電動機發熱條件 24
3.3 減速器的選擇 25
3.3.1 減速器傳動比 25
3.3.2 減速器的選取 25
3.3.3 輸出軸強度校核 25
3.4 起升速度和實際所需功率 26
3.4.1 實際速度 26
3.4.2 實際功率 26
3.5 制動器的選擇 26
3.6 起升和制動時間驗算 27
3.6.1 起動時間驗算 27
3.7 高速浮動軸的計算 28
3.7.1 疲勞計算 28
3.7.2 強度驗算 29
3.8 聯軸器的計算與選用 30
第4章總結與展望 32
4.1 總結 32
4.2 展望 32
致謝 33
參考文獻 34

...
