      KS-車床主軸箱設計








      • 該文件為rar格式
        •

      • 文件大小：
              431.83 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2016-01-16
        •

      • 發 布 人：
              2331673406
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

      • 該文件為 rar 格式（源文件可編輯），下載需要
                            20              積分



      •   KS-車床主軸箱設計
        •

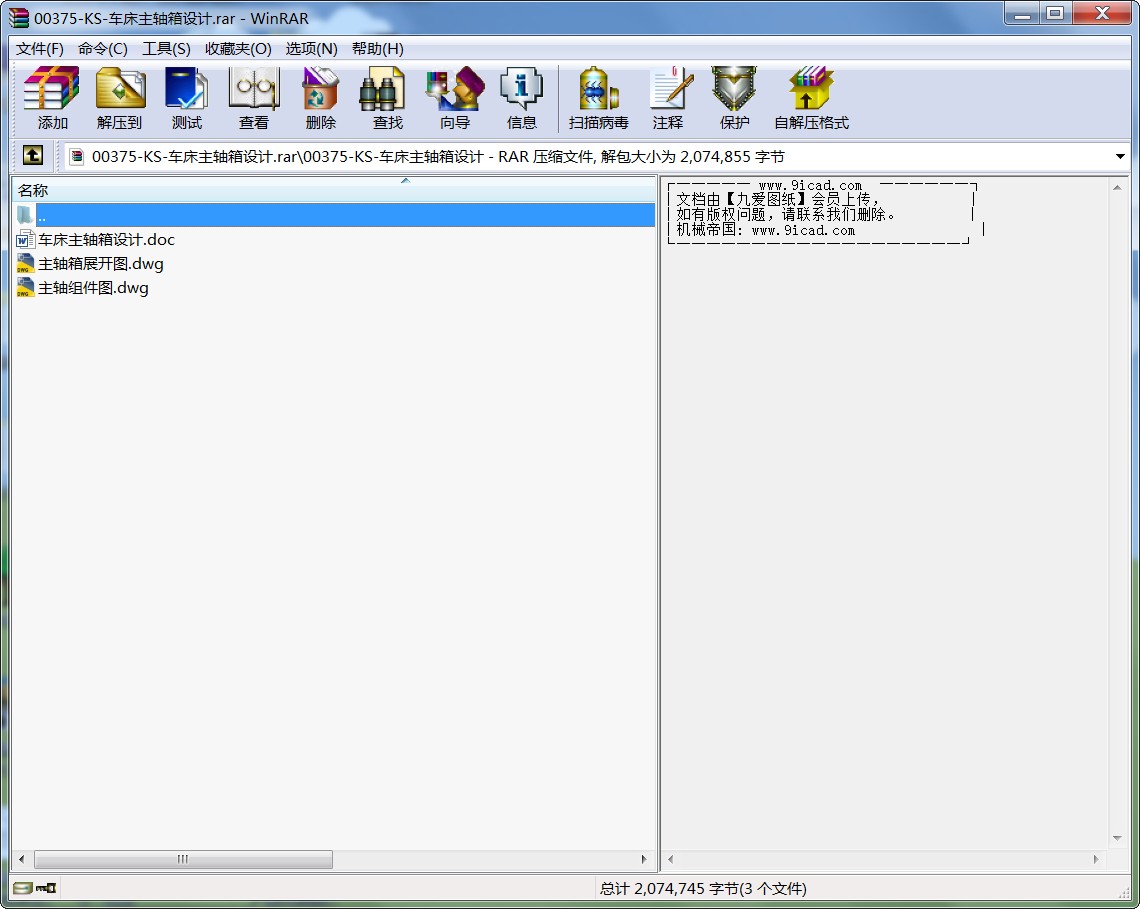

      •  00375-KS-車床主軸箱設計.rar

目 錄

一、設計目的	-1-

二、設計步驟	-1-

1.運動設計	-1-

1.1已知條件	-1-

1.2結構分析式	-1-

1.3 繪制轉速圖	-2-

1.4 繪制傳動系統圖	-5-

2.動力設計	-5-

2.1 確定各軸轉速	-5-

2.2  帶傳動設計	-6-

2.3  各傳動組齒輪模數的確定和校核	-7-

3. 齒輪強度校核	-9-

3.1校核a傳動組齒輪	-9-

3.2  校核b傳動組齒輪	-10-

3.3校核c傳動組齒輪	-11-

4. 主軸撓度的校核	-13-

4.1 確定各軸最小直徑	-13-

4.2軸的校核	-13-

5. 主軸最佳跨距的確定	-14-

5.1 選擇軸頸直徑,軸承型號和最佳跨距	-14-

5.2  求軸承剛度	-14-

6. 各傳動軸支承處軸承的選擇	-15-

7. 主軸剛度的校核	-15-

7.1 主軸圖	-15-

7.2 計算跨距	-16-

三、總結	-17-

四、參考文獻	-18-



























































一、設計目的

通過機床主運動機械變速傳動系統得結構設計，在擬定傳動和變速的結構方案過程中，得到設計構思、方案分析、結構工藝性、機械制圖、零件計算、編寫技術文件和查閱技術資料等方面的綜合訓練，樹立正確的設計思想，掌握基本的設計方法，并具有初步的結構分析、結構設計和計算能力。

二、設計步驟

1.運動設計

1.1已知條件

[1]確定轉速范圍：主軸最小轉速 。

[2]確定公比：

[3]轉速級數：

1.2結構分析式

⑴   ⑵   [3]

從電動機到主軸主要為降速傳動，若使傳動副較多的傳動組放在較接近電動機處可使小尺寸零件多些，大尺寸零件少些，節省材料，也就是滿足傳動副前多后少的原則，因此取 方案。在降速傳動中，防止齒輪直徑過大而使徑向尺寸常限制最小傳動比  ；在升速時為防止產生過大的噪音和震動常限制最大轉速比 。在主傳動鏈任一傳動組的最大變速范圍 。在設計時必須保證中間傳動軸的變速范圍最小，

根據中間傳動軸變速范圍小的原則選擇結構網。從而確定結構網如下：

 ...
        •


        •
