MC無機械手換刀刀庫設計

文件大小： 650.09 KB
下載次數：
文件評級：
更新時間：2016-02-10
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

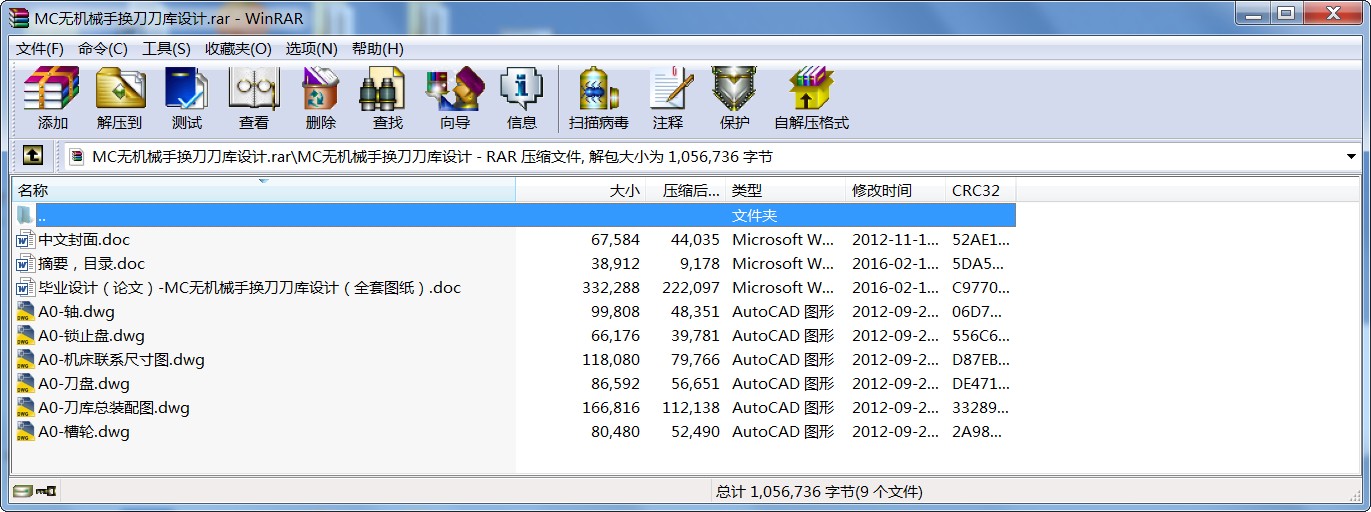

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

隨著數控技術的發展和普及，加工中心的作用越發突顯它的重要性。為進一步提高數控機床的加工效率，數控機床正向著工件在一臺機床一次裝夾即可完成多道工序或全部工序加工的方向發展，因此出現了各種類型的加工中心機床，如車削中心、鏜銑加工中心、鉆削中心等等。這類多工序加工的數控機床在加工過程中要使用多種刀具，因此必須有自動換刀裝置，也就是所說的刀庫，以便選用不同刀具，完成不同工序的加工工藝。自動換刀裝置應當具備換刀時間短、刀具重復定位精度高、足夠的刀具儲備量、占地面積小、安全可靠等特性。
本論文是開發設計出一種體積小、結構緊湊、價格較低、生產周期短的小型立式加工中心無機械手換刀刀庫。首先介紹了國內外加工中心研究現狀及發展趨勢，闡明了本課題研究的目的、意義。然后進一步介紹本小型加工中心刀庫總體結構和各部件方案的選擇，并在此基礎上進行了小型加工中心刀庫的機械結構的設計計算，主要包括刀盤部件設計（含刀盤，夾塊，刀爪），刀庫轉動定位機構設計（含轉臂，槽輪，滾子，鎖止盤），刀庫總體機構設計（含軸承套，軸，箱蓋，箱體）刀庫移動部分設計。

關鍵詞：數控系統 加工中心刀庫
...
