機體齒飛面孔雙臥多軸組合機床及CAD設計

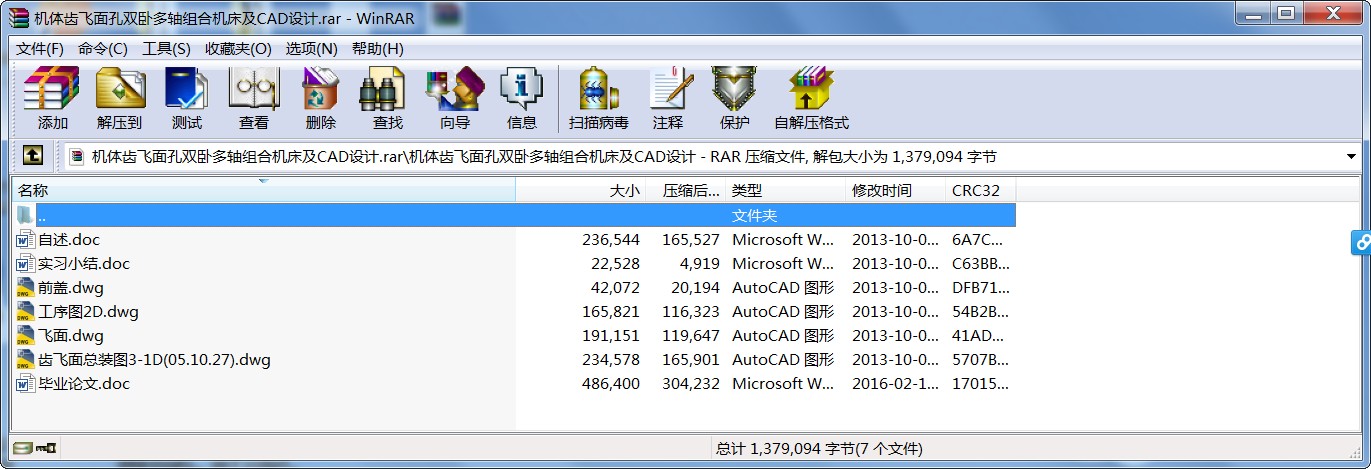

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
柴油機簡介：
102機體齒飛面孔雙臥多軸組合機床及CAD設計
4102系列柴油機是輕卡、輕客、農用車、船舶等理想的配套動力。機體是柴油機的基礎零件，通過它把柴油機的零、組、部件聯接成一個整體，它是一個結構復雜，受力嚴重，技術要求很高的零件。機體的加工質量直接影響柴油機的裝配質量，性能和使用壽命，所以對機體的各面和孔加工的尺寸，形狀和位置精度都有嚴格的要求。而齒飛面螺紋孔正是用于連接離合器殼和齒輪室蓋等零部件，本機床主要用來加工齒飛面螺紋底孔，后道工序進行攻絲，使至達到圖紙尺寸及位置精度等要求。
設計參數：
一、被加工零件名稱：柴油機機體；圖號：YZ4102QA-02102；材料：HT250；硬度：187～255HBS。
二、機床輸送高度1060mm，工件輸送方向由右向左。生產綱領：3萬/年。
三、齒面孔：2-Ф8.5深24；8-Ф6.7深20；飛面孔：5-Ф12.5深30；4-Ф6.7深20；所有孔表面粗糙度12.5。
我在本次課題中承擔的主要設計是：
1齒飛面雙臥多軸組合機床總圖 （0號加長圖紙）
2機體齒飛面工序圖 （1號圖紙）
3齒飛面專機主軸箱飛面總圖（0號圖紙）
4齒飛面專機飛面前蓋補充加工圖（1號圖紙）
...
機體齒飛面孔雙臥多軸組合機床及CAD設計_下載(rar格式) 成套圖紙
