10L真空攪拌機設計

文件大小： 512.58 KB
下載次數：
文件評級：
更新時間：2016-02-24
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

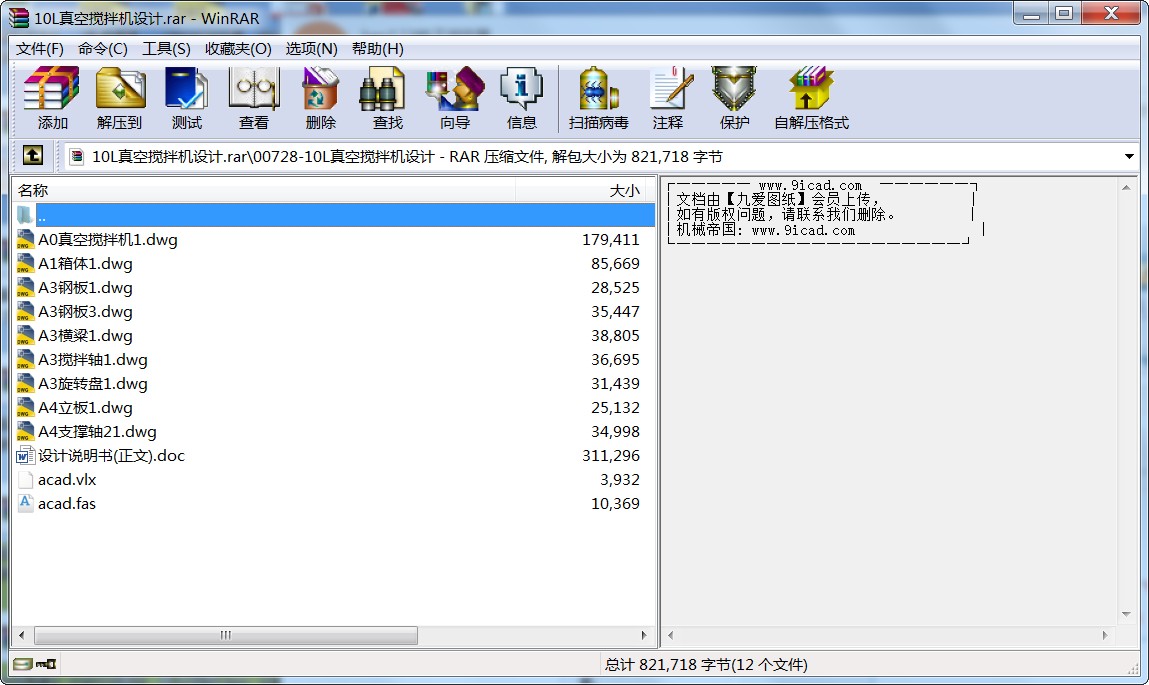

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

10L真空攪拌機設計.rar
目錄
摘要 -------------------------------------------------- 3
前言 ------------------------------------------------------------ 4
設計題目 --------------------------------------------------------- 4
第一章　總體方案設計 -------------------------- 4
第二章　傳動系統總體設計 ---------------------- 5
第一節　傳動系統的選擇 ------------------------- 5
第二節 電動機選擇 ------------------------------ 6
第三節 聯軸器的選擇 ---------------------------- 7
第四節 減速器的選擇 ---------------------------- 9
第五節 旋轉盤的設計 ---------------------------- 13
第六節 軸上鍵和鍵槽的選擇 ---------------------- 14
第三章箱體的設計 ----------------------------- 16
第四章攪拌系統的設計 ------------------------- 18
第一節 攪拌桶的設計 ----------------------------- 18
第二節 桶蓋的設計 ------------------------------- 19
第三節 攪拌葉片的設計 --------------------------- 21
第四節 攪拌軸的設計 ----------------------------- 22
第五章橫梁組件的設計 --------------------------- 26
第六章支撐軸的設計 ----------------------------- 27
第七章其他 ------------------------------------- 28
第一節 公差等級的選擇 ------------------------ 28
第二節 粗糙度的選擇 -------------------------- 28
第八章設計心得與致謝辭 -------------------------- 29
參考文獻 ----------------------------------------- 30

摘要
摘要:
真空攪拌機是生產人造瑪瑙.人造大理石.人造花崗巖等高分子合成材料的專用設備。他能抽掉漿料攪拌過程中產生的氣泡，又能很好的防止空氣二次混入漿內。只有用它做出的人造石板材截面，背面才能真正的消除氣泡的存在。板材才能在耐水.耐磨方面大大提高，做出的產品才能堅實；細膩；光亮；高雅，才能充分體現出產品的魅力所在。攪拌過程中因為空氣的不存在，輔料的用量還可以大大減少.

關鍵字:真空攪拌機

Summary:
The vacuum mixer is used to produce the high mark son synthesizes the appropriation equipments of the material.such as the artificial gate,Artificial marble,Artificial granite etc. It can take out the syrup to anticipate to mix blend the process to steep in the output spirit, again good prevent°from the air sneaking into the syrup two times inside. Only make the artificial slab of stone material of to cut the noodles with it, back then can the existence of the real cancellation spirit bubble. The plank material then can at bear the water.Bear to whet the aspect to raise consumedly, the product that do then can solid,Delicate,Shining,Elegant, then can well the body appears the magic power place of the product.the process of the mix blend the process in because of the nonentity of the air, the dosage that assists to anticipate can also reduce consumedly.

Key word: Vacuum mixer

前言
隨著社會的發展，人們的生活水平的提高，人造瑪瑙、人造大理石、花崗巖等樹脂合成人造石材裝飾材料越來越受到消費者的喜愛，越來越多的家庭在裝潢上傾向于使用這些人造石材而真空攪拌機是人造石材制造的關鍵設備之一，適用于人造石材料的攪拌，并在攪拌中抽除氣泡，從而達到既均勻又除氣泡的理想效果。

設計題目
10L真空攪拌機設計。攪拌筒容積為10L,適用于人造瑪瑙、人造大理石、人造花崗巖等高分子合成材料的攪拌，能抽掉漿料攪拌過程中產生的氣泡，又能很好的防止空氣二次混入漿內.

第一章　總體方案設計
由設計內容和要求可知，要設計的真空攪拌機的轉速在60r/min,功率≤1kw,因此用異步電動機提供動力，通過減速器來實現調速。由于采用攪拌桶轉，而攪拌軸固定的形式，所以減速器置于機器的下方，通過圓柱蝸桿減速器來帶動攪拌桶轉動，為了便于攪拌桶裝料、卸料，攪拌桶要隨時可以拿下來，在攪拌桶與減速器之間加一個旋轉盤，旋轉盤與減速器通過鍵連接，與攪拌桶卡在一起，便于裝卸，由于要抽真空，因此攪拌桶必須密封，由捅蓋加密封圈實現密封，并且固定在攪拌軸，攪拌軸中空，外接真空泵，實現抽真空。總體設計方案簡圖如下

第二章　傳動系統總體設計
　
第一節　傳動系統的選擇

比較各種傳動系統的優缺的

優點缺點
齒輪傳動承載能力和速度范圍大，傳動比較平穩，效率高，外廓尺寸小，工作平穩，壽命長。制造及安裝精度要求高，價格教貴，不適用于傳動距離較遠的場合，傳動過程中有瞬時沖動的現象。
鏈傳動能保持準確的傳動比，傳動效率高，作用與軸上的徑向壓力小，結構較為緊籌。只能用于通向的傳動，運轉不能保持瞬時傳動比，工作有噪音。
帶傳動結構簡單，傳動平穩，噪音較小，價格便宜。傳動比不恒定，壽命短

本攪拌器體積比較小，結構比較簡單，要求結構要緊湊，如果選用帶傳動則機座體積過于龐大，而上面攪拌桶等體積小，不美觀而且浪費材料，真空攪拌機不需要像鏈傳動那樣保持精確的傳動比，而且鏈傳動工作時有噪音，因此使用齒輪傳動。
由于總的傳動比要求不高，電機轉速為1390r/min,攪拌桶所需要的最終轉速為60轉r/min.減速比1390÷60=23.17。

采用一級齒輪傳動就可以滿足，由于需要改變傳動方向，所以采用圓柱蝸桿減速器。
...
