FX501細紗機蝸輪軸承座加工工藝及工裝設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- FX501細紗機蝸輪軸承座加工工藝及工裝設計
FX501細紗機蝸輪軸承座加工工藝及工裝設計
摘要：本設計課題為FX501細紗機蝸輪軸承座加工工藝及工裝設計。完成箱體零件的機械加工工藝規程制訂，完成工藝過程卡和工序卡；進行一臺專用組合機床的總體設計.根據軸承座尺寸、形狀、材料、加工部位的結構和加工精度、表面粗糙度等要求，確定選用臥式雙面銑組合機床；為實現工件快進和工進配以移動工作臺；被加工平面為大平面，材料為HT200，故刀具選擇硬質合金端銑刀。夾具安裝在移動工作臺之上。在被加工零件的定位方面，本方案采用了“一面兩銷”的定位方式，以達到較好的定位效果。夾緊是通過手動夾緊，以四個壓板實現夾緊，這樣能很好的防止夾緊力作用下工件產生形變。由于被加工零件體積、重量較大，故采用支承板支承。另外通過夾具誤差設計分析，能夠較好地保證加工精度。
通過這樣的設計來達到加工要求，以便能完成對軸承座的粗銑，滿足工廠制定的產量。
關鍵詞：組合機床； 夾具；軸承座； 銑削
目 錄
1 前言………………………………………………………………………………1
2 機床總體設計…………………………………………………………………3
2.1 被加工零件分析………………………………………………………………3
2.2 機床結構的確定………………………………………………………………3
2.3 本組合機床的特點………………………………………………………………3
2.4 切削用量的確定………………………………………………………………3
2.5 各部件的造型………………………………………………………………4
2.6 繪制“三圖一卡”………………………………………………………………7
3 夾具設計…………………………………………………………………………………12
3.1 概述……………………………………………………………………………………12
3.2 設計的前期準備………………………………………………………………………13
3.3 定位裝置的確定……………………………………………………………………13
3.4 確定夾緊方案……………………………………………………………………16
3.5 其他元件的設計……………………………………………………………………18
3.6 夾具的公差配合及技術要求…………………………………………………………18
3.7 工序的精度分析……………………………………………………………………21
4 總結………………………………………………………………………………………25
5參考文獻…………………………………………………………………………………26
6 致謝……………………………………………………………………………………27
7 附錄………………………………………………………………………………………28
...

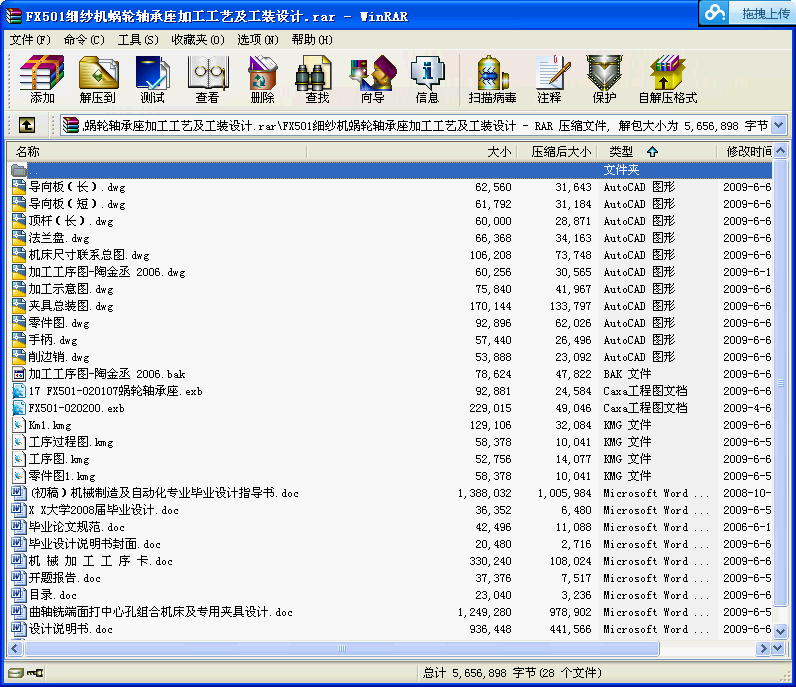

FX501細紗機蝸輪軸承座加工工藝及工裝設計_下載(rar格式) 成套圖紙
