粗紗機升降平衡機構設計

文件大小： 4.92 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

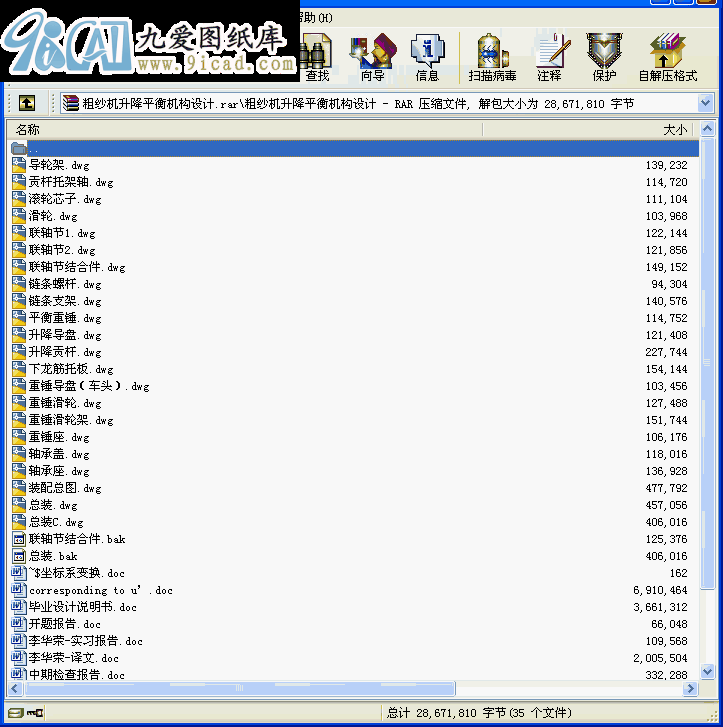

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要
升降裝置的作用是使升降龍筋作有規律的運動。粗紗卷繞時，每繞一圈粗紗，升降龍筋需移動一個圈距，因為筒管的卷繞速度與紗管的卷繞直徑成反比，所以升降龍筋的升降速度，也需依此規律變化。故升降龍筋的升降、筒管的卷繞傳動可由同一變速機構來承擔。為了逐層卷繞粗紗，每繞完一層后，升降龍筋需換向一次；為了使紗管兩端呈截頭圓錐體形狀，每繞完一層粗紗后，升降龍筋的動程應縮短一些，以使管紗各卷繞層高度逐層縮短。
本次設計的是鏈條式升降裝置。如圖所示。由變速系統傳來的變速使升降平衡軸作正反向交替運動。升降平衡軸上固裝有升降鏈輪，通過鏈條與擺臂( 升降桿)的中部相聯，擺臂以支點，另一端托持升降龍筋。當升降軸往復回轉時，升降龍筋在擺臂的放大作用下，完成升降運動。
為了減輕負荷、降低功率消耗，在升降平衡軸上與擺臂對應的方向掛有平衡重錘。當升降龍筋上升時，平衡重錘下降，借重錘的重量托扶升降龍筋幫其上升。但因升降龍筋全靠本身自重而下降，所以平衡重錘的總重又不能太大，以保證使升降龍筋的重力矩略大于平衡重力矩。

關鍵詞：粗紗機，鏈條式，升降裝置，升降龍筋
目錄
1 紡織工業及粗紗機概述 3
1.1 2010年我國紡織工業發展概論 3
1.2 粗紗機型號 5
1.3 粗紗機主要技術參數 5
1.4 粗紗機的傳動系統概述 6
2 粗紗機的任務及其工藝流程 8
2.1 粗紗機的工序 8
2.2 粗紗機工藝的流程 8
3 龍筋換向及其升降平衡 9
3.1 有關龍筋 9
3.2 升降裝置概述 9
3.3 換向機構 9
3.4 粗紗機升降裝置 10
3.4.1 鏈條式升降裝置 10
3.4.2 齒條式升降裝置 11
3.5 兩種升降平衡機構優缺點對比 12
3.5.1 鏈條式升降平衡機構的優缺點： 12
3.5.2 齒條式升降平衡機構的優缺點： 12
4 龍筋升降運動分析 13
4.1 粗紗卷繞的條件分析 13
4.3 龍筋升降運動分析 16
5 傳動方案 18
5.1 粗紗機卷繞傳動系統的發展 18
5.2 粗紗機的傳動系統 19
5.3 粗紗機傳動系統及各部件分析 21
5.3.1 粗紗機的機械傳動 21
5.3.2 變換齒輪的作用 21
6 機構計算及分析 23
6.1 重錘重量的計算及結構分析 23
6.2 軸的計算 25
6.3 聯軸器的選擇: 25
6.3.1 類型選擇 25
6.3.2 載荷計算 25
6.3.3 型號選擇 26
6.4 其他問題 26
6.4.1 軸承的潤滑 26
6.4.3 產量計算 27
7 結論 28
參考文獻 29
致謝 30 ...
