帶鋼液壓捆扎機的設計

文件大小： 421 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

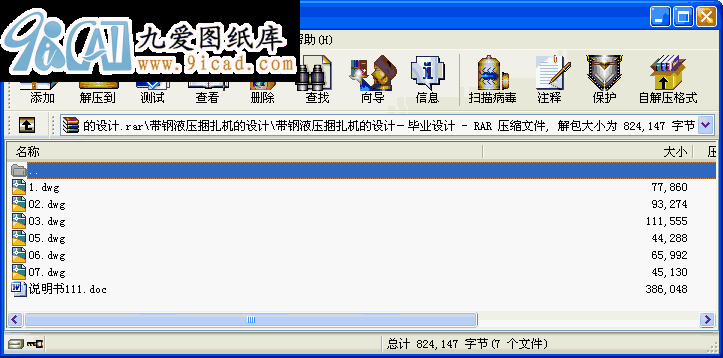

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文通過對國外先進捆扎機的研究，結合我國的實際情況，對帶鋼液壓捆扎機做出了更加優化的設計。本文在對捆扎機各零部件的結構、參數、工作原理及配置的設計基礎上，用CAD制圖軟件加以配合，使各部件能直接投入生產。在機械手的設計當中，提出了自己的改進方案，并在經過大量的驗證后，證明其對提高捆扎機的整體性能具有積極的意義。本設計在注重機械部分設計的基礎上，對電液和電控部分也進行了必要的設計，使得此設計更趨完善。帶鋼全自動液壓打捆機是一個機、電、液、計算機控制一體化設備，具有一定的“智能”功能，可以根據生產現場情況自動調節打捆狀態。它具有如下主要動作：蓄絲、送絲、抽絲、剪斷、擰緊、擠平、打捆機位置調節等；使用φ6.5，φ6.0的退火盤條或直接采用φ6.0的熱軋盤條作捆絲；其捆結擰緊720°，然后擠平，保證了捆結牢固，不易松脫。
關鍵詞：帶鋼；捆扎；液壓；扭結
目　　錄
摘要 1
Abstract 2
1 綜述 3
1.1 引言 3
1.2 捆扎機在國內外的發展 4
1.3 研究捆扎機的意義 7
2 帶鋼捆扎機的總體設計 9
2.1 帶鋼捆扎機總體方案 9
2.2 帶鋼捆扎機的結構，參數工作原理及配置 9
2.2.1 帶鋼捆扎機的結構 9
2.2.2 鋼材捆扎機的技術參數 10
2.2.3 帶鋼捆扎機的工作原理 10
2.2.4 帶鋼捆扎機的電液配置方案 11
3 帶鋼捆扎機的機械設計探討 13
3.1 捆扎單元 13
3.1.1 捆扎單元前序部件功能簡介與設計思想探討 13
3.1.2 捆扎單元的作用 13
3.1.3 捆扎單元的組成 14
3.1.4 鋼絲在捆扎單元中前進的路線 14
3.1.5 捆扎單元中各組件功能與設計 14
3.2 導套裝置 26
3.2.1 導套裝置的作用 26
3.2.2 導套裝置的構成 26
3.2.3 導套裝置各零部件功能分析與設計簡介 26
3.2.4 導絲板上滾子選擇及間距確定 28
3.3 帶鋼打捆機送絲導路分析 29
3.3.1 送絲力的分析計算 30
3.3.2 捆絲發生彈塑性彎曲變形時的內力 31
3.3.3 捆絲通過導路的條件與導路設計 33
3.4 支座的設計 36
4 電控系統 39
結論 40
致謝 41
參考文獻 42 ...
