回轉窯托輪系統維修裝置的設計與計算

文件大小： 963.12 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

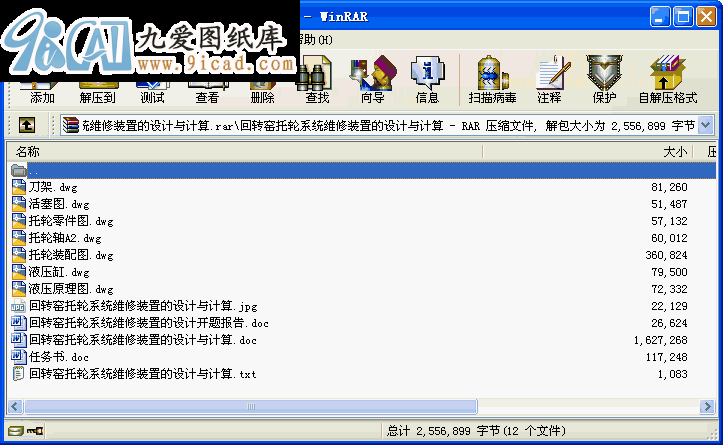

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
回轉窯是建材、冶金、化工等行業生產流程中的核心設備，一次停窯將引起整個生產流程的中斷，造成重大經濟損失。托輪作為回轉窯的支承裝置保證其安全、高效、健康地運行很重要。
本文概述了回轉窯的應用發展和基本結構。計算了回轉窯的各檔支撐力并對托輪進行受力分析。針對回轉窯軸線調整使用的千斤頂,重點設計了液壓回路并且對液壓缸進行設計計算。最后對托輪表面維護中采用的動態車削的可行性進行了分析。

關鍵詞回轉窯；托輪；維護；液壓千斤頂；動態車削

目錄
1緒論 1
1.1回轉窯應用與發展概述 1
1.1.1回轉窯應用概述 1
1.1.2回轉窯發展概述 1
1.2回轉窯的基本結構 2
1.3論文主要工作及研究思路 4
2回轉窯各檔支撐力的計算 6
2.1回轉窯筒體總體結構參數的確定 6
2.2 筒體載荷計算及載荷圖 7
2.2.1筒體載荷計算 7
2.2.2原始載荷圖及簡化 8
2.3用三彎矩方程法計算支座反力 10
2.3.1計算的有關概念 10
2.3.2支座反力的計算 11
3滾圈的設計與計算 16
3.1滾圈的截面型式 16
3.2滾圈與托輪材料 16
3.3滾圈的接觸應力及截面尺寸計算 16
4托輪的受力分析及尺寸計算 20
4.1托輪裝置的結構及分類 20
4.2托輪的受力分析 20
4.3托輪的基本尺寸計算 21
4.4滑動軸承 22
5回轉窯的軸線調整 25
5.1托輪調整對軸線的影響量 25
5.2托輪的調整方法 25
5.3托輪調整的注意事項 26
6千斤頂液壓系統的設計計算 28
6.1液壓系統原理圖的擬定 28
6.2液壓系統的計算 29
6.2.1液壓缸的設計計算 30
6.2.2液壓泵及電機的選擇 32
6.3液壓系統的發熱溫升 33
7支承托輪的動態維修 35
7.1托輪的表面缺陷 35
7.2車削的驅動力矩阻力矩計算 35
7.3現場動態車削托輪的特殊性 37
7.4專用機床的設計安裝 37
結論 40
致謝 41
參考文獻 42
附錄 43
附錄1 43
附錄2 50 ...
