火車軸承拆裝機設計

文件大小： 921.63 KB
下載次數：
文件評級：
更新時間：2014-05-25
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

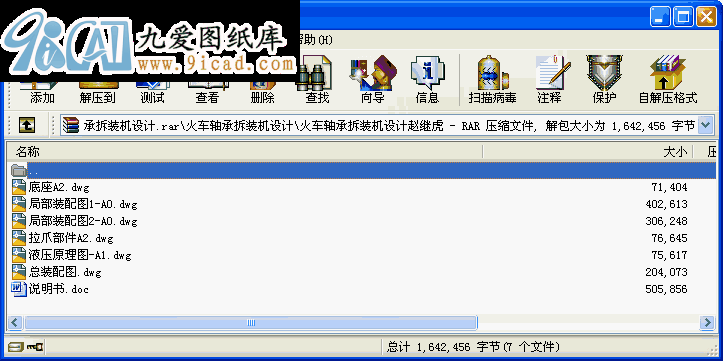

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

　　鐵路貨車滾動軸承一方面要承受整個車廂的重量，另一方面軸承的內圈又隨車軸一起作高速旋轉，是非常容易磨損的部件，也是關系到鐵路運輸安全的關鍵部件。機車運行時，一旦滾動軸承發生故障，將導致整列車不能運行，嚴重堵塞運輸路線，同時對機車的搶修也是十分困難的。因此預防滾動軸承故障的發生，對于機車的安全運輸就顯得十分重要。鐵路部門嚴格規定，各車輛段必須對滾動軸承進行定期檢測，對于需要分解的滾動軸承，把它從車軸上拆下來，此時需要用到本設計中所研究的STL-2A鐵路貨車滾動軸承固定式半自動拆卸機。
STL-2A滾動軸承拆卸機是用于拆卸鐵路車輛滾動軸承的專用設備，能拆卸目前所用的多種型號滾動軸承，如RB2，RD2，RE2型輪對的無軸箱滾動軸承。因此廣泛應用于各車輛段，車輛檢修廠及鐵路運輸單位。該機主要由床身、左右拆卸裝置、支承缸、推進缸、軸承滾道、液壓系統、電氣控制系統等組成。
此次設計是根據已有的《科技文件材料》、《機械設計手冊》、《液壓系統設計簡明手冊》等資料以及到現場參觀實習，設計出定位準確，結構簡單，占地面積小，成本低，自動化程度和效率高，操作和維修方便的拆卸機。本次設計主要是對該機的液壓系統和機械結構部分進行設計。

關鍵詞：滾動軸承；拆卸；液壓缸；機械結構
