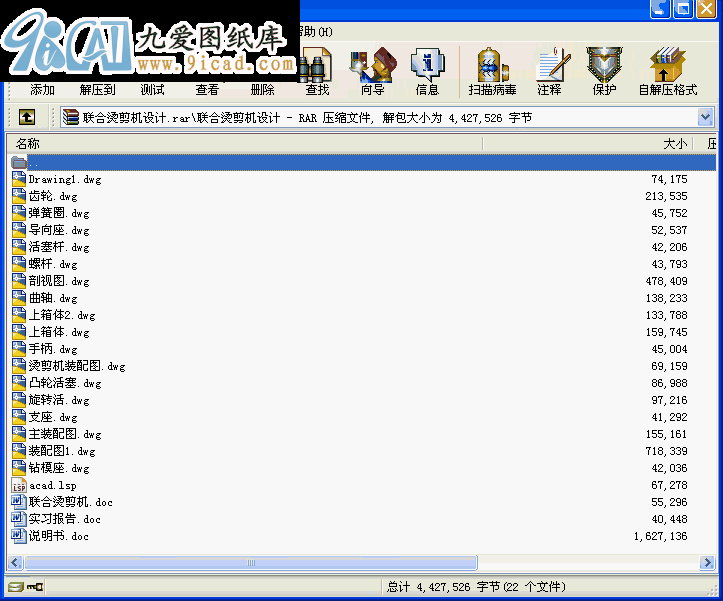

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
聯合燙剪機是1700熱連軋機的單體設備,它的用途是聯合、切尾，出現卡鋼事故時，將軋件剪斷，處理卡鋼事故。有時也可剪切定尺，檢查軋件的質量。
本溪鋼鐵公司1700熱連軋廠的聯合燙剪機是為滿足生產要求制造的，本設計就是改造聯合、切尾燙剪機及其主傳動系統。重新選擇主電機，新設計的減速機利用原剪切機的底座，采用雙電機，把剪切機構的曲柄搖桿式改成轉鼓式，減少了動力矩，提高了剪切質量。
設計中，進行剪切力的計算，選擇主電機的容量，進行軸、齒輪的設計計算，進行剪切機構的改進設計，取得較好的效果，有一定的經濟效益。
該聯合燙剪應用1700連軋廠，聯合和切尾，以及事故處理也可作為1700橫切機構設計參考。

關鍵詞：剪切機,轉股,聯合,切尾

目錄
聯合燙剪機設計 3
摘要 3
ABSTRACT 4
THE HEAD METAL CLIPPER DESIGN 4
1緒論 5
1.1課題選擇的背景和目的 5
1.2 燙剪機國內外發展現狀 6
1.3 燙剪機的現狀 7
1.3.1燙剪機在車間布置和作用 7
1.3.2燙剪機的類型和特點 7
1.3.3 燙剪機研究的內容和方法 8
2 方案的選擇與評述 10
2.1方案選擇 10
2.2方案評述 10
3 電機的選擇 12
3.1剪切力的計算 12
3.2剪切機的扭矩計算 12
3.3剪切時,轉股穩定運轉轉速 13
3.4電機型式及電機容量的選擇 13
4 主要零件的強度計算 16
4.1減速機的計算 16
4.1.1減速機的傳動比分配 16
4.1.2減速機齒輪設計 16
4.1.3 齒輪軸的設計計算 24
4.2剪刃的設計 29
4.2.1材料的選擇 29
4.2.2剪刃的結構設計 29
4.3轉股軸承的選擇及校核 30
4.4側隙調整機構的設計 31
4.5電動機的起動力矩的驗算 32
4.5.1系統飛輪力矩的計算 32
4.5.2起動時間的計算 33
4.5.3起動轉角的校核 33
5 潤滑方法的選擇 37
5.1減速機潤滑方法及潤滑油的選擇 37
5.2燙剪機的潤滑 37
6試車方法和對控制的要求 38
6.1試車要求 38
6.2對控制系統的要求 38
7設備可靠性與經濟評價 39
7.1機械設備的有效度 39
7.2投資回收期 39
專題-電動機選擇與探討 41
1.三相異步電動機的旋轉原理 : 42
2.同步電動機在結構上大致有兩種： 43
3.電機固有步距角： 44
4.步進電機的一些特點： 45
5.電動機的潤滑 46
結論 47
致謝 48
參考文獻 49
附錄-外文翻譯 50
MODELING AND OPTIMIZATION FOR A 20-H COLD ROLLING MILL 50
1、FORCE,TORQUE AND POWER 51
2、MATERIAL YIELD STRESS ADAPTION 52
3、FRICTION REPRESENTATION 52
4、ELASTIC MILL STAND BEHAVIOR 53
5、SUMMARY 54
建模與優化為20 - H的冷連軋 55

...
