內齒圈成組數控加工工藝及其鉆床夾具設計

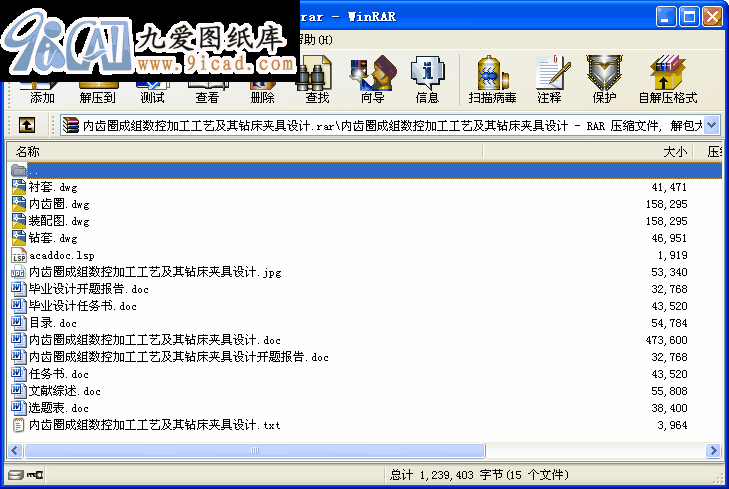

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
成組技術是把相似的問題歸類成組，尋求解決這一組問題相對統一的最優方案，以取得所期望的經濟效益。在本次設計中的零件為內齒圈，應用成組技術原理對零件進行分類編碼，結果得到4種零件編碼而且編碼相同，所以可以在應用成組技術加工時將其編為一組。編碼相同也就是形狀特征相同，所以可以編制出一套相同的加工工藝組織生產這批零件。在本次的夾具設計中主要設計成組鉆床夾具設計，由于4個零件的外型相似可以在此夾具中加工，由于尺寸不同、孔的位置度不一樣，可以通過鉆模和齒輪齒條來調節左右和上下的位置，用分度臺來保證孔的各個位置。內齒輪的外形加工主要在車床上加工，其精加工在CK6150上加工，而且為了方便操作還編制了數控宏程序（數控車的程序）。
通過自己對成組技術的學習及其應用，對這門學科有了深入的了解。在對工藝編制和數控程序的編制、夾具的設計也有了明顯的提高。得出了一些經驗教訓，也都做了粗淺的分析和總結。對以后在工作中也是一次鍛煉的機會。
關鍵詞：成組技術，分類編碼，位置度，宏程序
目 錄
摘要 1
前言 1
第一章成組技術簡介 7
1-1 成組技術概述 7
1-2 零件分類編碼系統在成組技術中的應用 10
1-3 零件分類系統實例分析 13
第二章零件的作用和結構工藝性分析及系統編碼組 16
2-1零件的工藝性分析 16
2-2應用OPITZ編碼系統對零件進行編碼分組 18
第三章成組加工工藝設計 21
3-1生產類型的確定 21
3-2毛胚的選擇及零件的加工工藝設計 22
第四章成組夾具設計 32
4-1夾具設計 32
4-2成組夾具設計 33
4-3 成組夾具的設計內容 34
4-4導向裝置 38
第五章數控加工程序編制 40
5-1數控機床的構成與工作原理 40
5-2數控編程 40
5-3數控宏程序 42
總結 49
參考文獻 50 ...
