破碎站鋼結構有限元分析

文件大小： 860.69 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

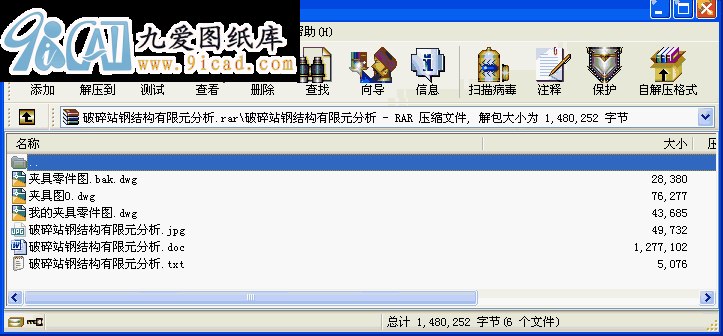

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要對某煤礦地面生產系統，一次破碎站鋼結構進行有限元分析。破碎站由受料倉與給料機和破碎平臺與控制室兩部分組成。對兩部分的鋼結構分別進行有限元分析。在結果中找到危險的部位進行具體的分析。
首先，建立受料倉與給料機的有限元實體模型。計算等效的載荷，計算出鋼結構在載荷下的應力和變形并分析它們的分布情況。
其次，破碎平臺與控制室求解過程和上邊的一樣，但是破碎平臺和控制室的連接是鉸接，所以在建模的過程中采用耦合的方法進行處理。
最后，對兩個有限元實體模型進行模態分析，分別求解出固有頻率和模態振型圖。

關鍵詞有限元；鋼結構；模態分析
目錄

中文摘要…………………………………………………………………………………Ⅰ
英文摘要…………………………………………………………………………………Ⅱ
1 前言………………………………………………………………………………………1
1.1有限元分析方法介紹……………………………………………………………1
1.2大型有限元分析軟件ANSYS介紹………………………………………………2
1.3主要工作…………………………………………………………………………3
2 受料倉與給料機的鋼結構有限元分析…………………………………………………4
2.1建立有限元模型…………………………………………………………………4
2.2載荷等效計算………………………………………………………………………6
2.2.1主要結構截面幾何參數……………………………………………………6
2.2.2實際載荷情況………………………………………………………………7
2.2.3實際等效計算結果…………………………………………………………7
2.3有限元分析結果…………………………………………………………………10
2.3.1受料倉與給料機整體位移…………………………………………………10
2.3.2分析部位圖…………………………………………………………………12
2.3.3支撐立柱結果………………………………………………………………13
2.2.4兩根縱梁結果………………………………………………………………17
3 破碎平臺與控制室的鋼結構有限元分析………………………………………………19
3.1建立有限元模型…………………………………………………………………19
3.2載荷等效計算……………………………………………………………………22
3.2.1主要結構截面幾何參數……………………………………………………22
3.2.2破碎平臺實際載荷情況……………………………………………………23
3.2.3破碎平臺實際等效計算結果………………………………………………24
3.3有限元分析結果……………………………………………………………………26
3.3.1破碎平臺與控制室整體位移………………………………………………26
3.3.2頂層橫梁結果………………………………………………………………27
3.2.3破碎機支撐梁結果…………………………………………………………26
3.2.4破碎機立柱結果……………………………………………………………29
4 破碎站鋼結構模態分析…………………………………………………………………31
4.1受料倉與給料機的固有頻率和振型圖…………………………………………31
4.2破碎平臺與控制室的固有頻率和振型圖………………………………………32
參考文獻……………………………………………………………………………………35致謝………………………………………………………………………………………36
...
