      絲網印花機構設計
      • 該文件為rar格式
      • 文件大小: 763.45 KB
      • 下載次數
      • 文件評級
      • 更新時間:2014-05-27
      • 發 布 人: 1376370941
      • 文件下載:
      • 立即下載

      • 文件介紹:

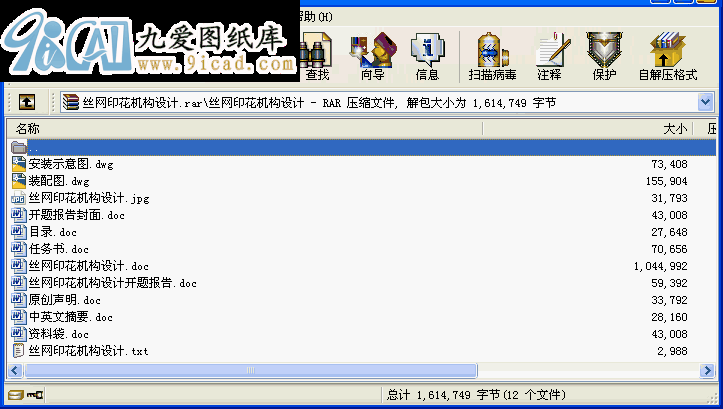

      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
      • 絲網印花機構設計
      • 摘要:在自動印花設備結構設計時,采用了外槽輪機構帶動工作臺旋轉,并在印花機構和推網機構中采用螺旋機構進行傳動。最后成形時所包含的主要部件是底座、槽輪、銷子、螺桿、螺母、導軌、軸、工作臺等。需要對一些重要部件進行強度校驗。
        采用傳統的繼電器控制系統來實現電動機的控制與保護功能時,由于機械接觸點很多,接線復雜,因此傳統的控制方式已經越來越滿足不了生產過程復雜多變的控制要求。
        應用PLC實現電動機的啟動與停止、正反轉、順序啟動、降壓啟動以及互鎖保護等功能,可以充分發揮PLC“軟接控制”的優點、通過變成實現復雜的邏輯控制功能;另一方面,應用PLC“軟觸點”來取代繼電器控制線路中的自鎖觸點、互鎖觸點以及時間繼電器觸點等,使得PLC控制系統的硬件接線得到了很大程度上的簡化,提高了系統的可靠性。因此,在電動機控制中,應用PLC取代繼電器控制系統成為發展的必然。
        在設計PLC控制系統時分為電路原理的設計,PLC流程圖和外部接線圖,以及梯形圖和程序的設計等。
        本自動印花設備由可轉位的工作臺,可上下、左右移動的印花機構,和可左右移動的推網機構組成。通過各機構的協調動作和控制系統的電路實現工作臺和印花機構的邏輯動作,實現自動印花過程。自動化程度高、結構簡單、控制方便,具有很高的實用價值和市場空間。

        關鍵詞:自動印花 槽輪機構 推網機構 PLC控制系統
        目 錄
        1 引言 1
        1.1 選題的依據及意義: 1
        1.2 國內外研究概況及發展趨勢: 1
        1.3 PLC控制系統的發展概況: 2
        1.3.1國外PLC發展概況 2
        1.3.2 技術發展動向 2
        1.3.3 國內發展及應用概況 3
        1.4. 設計要求及工作內容: 3
        1.5. 目標、主要特色及工作進度 4
        2 整體機械結構與旋轉工作臺的設計 4
        2.1整體系統結構分析 5
        2.2.旋轉工作臺的部件分析 8
        2.2.1 旋轉工作臺簡介 8
        2.2.2 槽輪的結構分析 8
        2.2.3 滾動軸承類型的選擇 10
        2.2.4 螺釘?shù)膹?qiáng)度校核 12
        2.2.5 軸的校核 13
        3 推網工作臺與磙子工作臺的結構設計 14
        3.1推網工作臺和磙子升降臺簡介 14
        3.2推網工作臺和磙子升降臺結構 14
        3.3推網工作臺和磙子升降臺部件分析 18
        3.3.1滑動螺旋傳動的校核計算 18
        3.3.2聯軸器的選擇 21
        3.3.3導軌的選擇 22
        4 自動印花設備的控制系統 24
        4.1可編程控制系統的基本結構 24
        4.2自動印花設備的控制要求及印花工藝 26
        4.3控制系統設計及功能 28
        4.3.1 控制系統的構成 28
        4.3.2主電動機的控制 29
        4.3.3輸入、輸出地址分配,PLC外部接線圖和限位開關的位置 31
        4.3.4 軟件編程 32
        4.4總結與評價 35
        結論 37
        參考文獻 38
        致 謝 39 ...
