手機旅行充電器上夾板注塑模具設計（優秀）

文件大小： 2.09 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

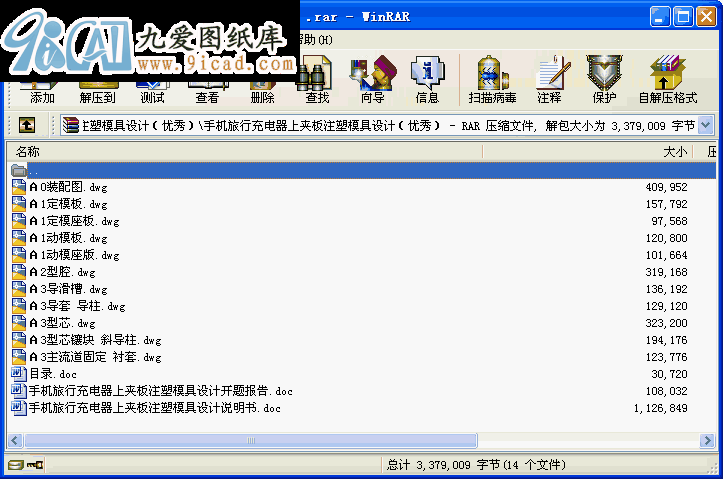

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要
通過對手機旅行充電器夾板工藝的正確分析，設計了一副一模四腔的塑料模具。在本套模具設計過程中詳細地敘述了模具成型零件包括定模板、前模仁、動模板、后模仁、鑲塊、導桿、斜導柱、滑塊等的設計過程，重要零件的工藝參數的選擇與計算，及推出機構、澆注系統以及側向分型、抽芯機構的設計過程，利用當今業界廣泛應用的繪圖軟件pro/E、AutoCAD分析了各方案可行性，并繪出了整套模具，并對成型零件進行了計算。分析并選擇了各個成型零件的材料，對其剛度，強度進行了校核，并對試模與產品缺陷作了介紹，最后進行了對模具工藝性與經濟性分析。

關鍵詞：側向分型；多型腔。
目錄
摘要……………………………………………………………………1
ABSTRACT……………………………………………………………...2
第一章緒論……………………………………………………………..3
第二章擬定模具結構形式……………………………………………5
2.1確定型腔數量及排列方式 ………………………………………5
2.1.1 塑件成型工藝性分析 ………………………………………5
2.1.2 脫模斜度 ……………………………………………………6
2.1.3 型腔數目及排列方式 ……………………………………6
2.2 模具結構形式的確定…………………………………………….8
第三章注射機型號的確定……………………………………………8
3.1 注射量的計算 …………………………………………………8
3.2 塑件和流道凝料在分型面上的投影面積及所需鎖摸力……8
3.3 注射機有關參數的校核 ………………………………………9
第四章分型面位置的確定 …………………………………………10
第五章澆注系統形式和澆口的設計…………………………………12
5.1 主流道設計……………………………………………………12
5.1.1 主流道尺寸…………………………………………………12
5.1.2 主流道襯套的形式…………………………………………13
5.1.3 主流道剪切速率校核………………………………………13
5.1.4 主流道襯套的固定…………………………………………14
5.2 分流道設計……………………………………………………14
5.2.1 分流道的布置形式…………………………………………14
5.2.2 分流道長度…………………………………………………15
5.2.3 分流道的形狀、截面尺寸以及凝料體積…………………15
5.3 澆口的設計……………………………………………………17
5.4 排氣槽的設計…………………………………………………18
第六章模架的確定……………………………………………………19
第七章成型零件的設計與計算………………………………………21
7.1 成型零件鋼材選用……………………………………………21
7.2 凹模的結構設計………………………………………………22
7.3 凸模的結構設計………………………………………………22
7.4 成型零件工作尺寸的計算……………………………………23
7.5 模具強度的校核………………………………………………30
7.5.1 整體式矩形型腔側壁厚度計算 …………………………30
7.5.2 整體式矩形型腔底板厚度計算……………………………32
第八章導向機構的設計 ……………………………………………33
8.2 導柱導向機構…………………………………………………33
8.1.1 導柱…………………………………………………………33
8.1.2 導套 ………………………………………………………35
第九章脫模機構、復位機構的設計…………………………………37
9.1 推出機構的組成 ………………………………………………37
9.2 本模具的推出機構 ……………………………………………39
9.3 脫模阻力的計算 ………………………………………………40
9.4 復位機構設計 …………………………………………………41
第十章側向分型與抽芯機構的設計 ………………………………42
10.1 抽拔距與抽拔力及機構組成 ………………………………42
10.1.1 抽拔距 ……………………………………………………42
10.1.2 抽拔力 ……………………………………………………43
10.1.3 斜導柱驅動的結構組成 …………………………………44
10.2 斜導柱的長度和最小開模行程的計算 ……………………47
10.3 斜導柱的受力分析 …………………………………………48
第十一章總結…………………………………………………………50
參考文獻………………………………………………………………..51
致謝……………………………………………………………………..53
...
