直接加熱轉筒式干燥機

文件大小： 1.55 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

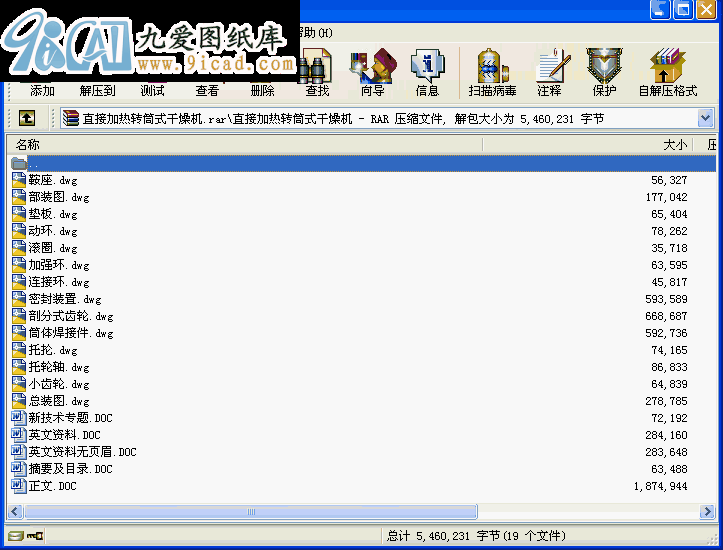

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
時代在發展，人類在進步。環境保護已經越來越多的被人們所重視。解決煤燃燒產生的大氣污染問題是目前一個很重要也很緊迫的問題，隨著人類對煤的研究，發現原煤和生物量的混合物燃燒后幾乎不含有污染性氣體。本設計的目的是為無污染生物煤的生產提供低成本的原煤干燥設備，為生物煤的推廣打下堅實的基礎，同時也為環保事業做出貢獻。
本設計采用如下方案：采用轉筒式，直接傳熱方式，主要靠對流傳熱，采取并流操作，使用高溫煙道氣作為載體。由一般異步電動機，圓柱齒輪減速器和齒輪齒圈傳動組成動力傳動裝置。由重油燃燒產生煙道氣，石棉做保溫層，尾氣除塵設備選擇旋風分離器。物料進、出傳送均采用皮帶傳輸機。密封方式頸向迷宮式密封。
在設計任務給定后，確定了設計所需的基本參數。進行了物料衡算和熱量衡算，解決了需要消耗多少干燥介質和熱量的問題。依據物料衡算和熱量衡算的結果計算并確定了設備的規格參數。對干燥設備作了結構設計的詳細計算和必要的強度校核。并選擇配套的附屬裝置，如物料的傳輸方式選擇、熱風系統加熱方式選擇、引風機選型等，更加完善了設計的完整性。

關鍵詞：直接傳熱，轉筒式，干燥，原煤
