針輪立式搖擺減速器齒輪座加工工藝

文件大小： 693.79 KB
下載次數：0
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

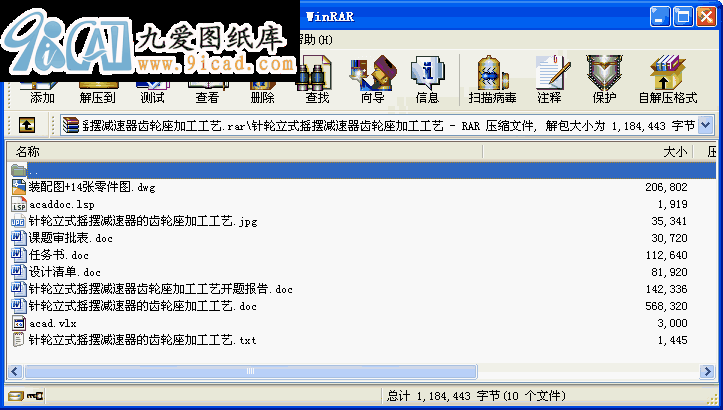

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

減速器主要有軸、軸承、齒輪、齒輪座、箱體組成，我加工的是齒輪座。齒輪座主要是放置齒輪的以便齒輪安裝在傳動軸上，使齒輪傳動工作。首先讀懂零件圖紙，研究加工工藝，了解工件的整體結構，分析工件在本工序加工之前的情況：例如毛坯（半成品）的類型、材料、形狀、形狀結構的特點、尺寸、加工余量、基準面或孔等情況。
需要數控加工的部位和具體內容：包括待加工表面的類型、各項精度及技術要求、表面性質、各表面之間的關系等。
齒輪座是一個回轉零件，它的毛坯材料是鑄鐵，在毛坯加工前安排正火和調質處理，主要目的是消除鍛造及粗加工引起的殘余應力、改善材料的可切削性，提高綜合力學性能，與軸配合其尺寸公差等級通常為IT6-IT7級，精密的IT5級，它的形狀精度{圓度、圓柱度}應限制在直徑公差范圍之內，裝配定位時的端面圓跳動和垂直度要求分別為：徑向圓跳動和端面圓跳動公差通常為0.01-0.03mm,高精度為0.001-0.005mm,一般為0.02mm,齒輪座與軸配合的粗糙度為0.8-1.6um,非配合的次要表面為6.3um。
關鍵詞：齒輪座、加工工藝、數控加工
目錄

第一章　引言………………………………………………………………1
第二章　減速器齒輪座加工工藝分析………………………………2

2. 1 齒輪座的技術要求………………………………………………2

2. 2　　加工工藝的分析…………………………………………………3

2．3　　機床選擇　　……………………………………………………3

2. 4 刀具選擇…………………………………………………………3

2. 5 零件裝夾定位方式………………………………………………4

2. 6 加工切削參數的設定 …………………………………………5

2. 7 加工順序…………………………………………………………7

第三章數控加工………………………………………………………8

3. 1 數控編程…………………………………………………………8

3. 2 數控加工坐標設定………………………………………………8

3. 3 走刀方式 ……………………………………………………… 9

3. 4　　加工工件過程示意圖………………………………………… 11

3. 5 程序校驗…………………………………………………………14

3. 6 加工………………………………………………………………14

第四章結論………………………………………………………………15

致謝………………………………………………………………16

參考文獻…………………………………………………………17

附錄（1）程序…………………………………………………… 18

附錄（2）工藝圖紙………………………………………………24

附錄 (3)工序卡片 ………………………………………………39 ...
