鍘草機的設計

文件大小： 812.32 KB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

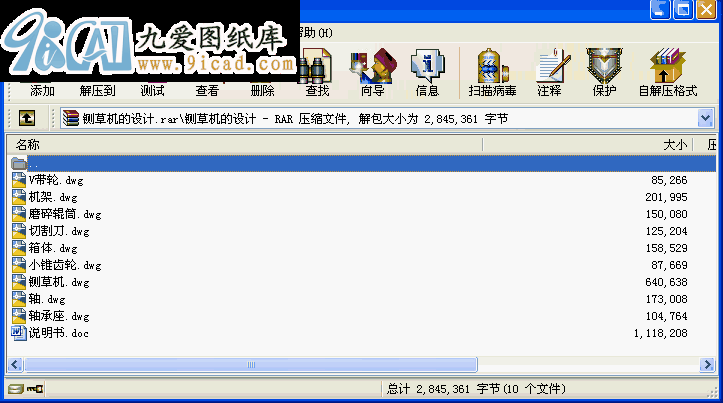

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
設計一種鍘草機，它由裝在同一傳動軸上的破碎,切碎兩種功能的機構構成。破碎機構主要由刀齒板、切刀、刮刀及輥筒構成。加工塊莖類物料時,經刀齒的劃割,切刀的切割,刮刀的進一步破碎,完成加工過程;同時,可利用切碎機構加工藤蔓、稈葉類;并采用輥壓輪對藤蔓進行自動進給。拆下破碎部件,換上磨碎齒板,又可作為薯類淀粉初加工機具。因此,既能滿足加工要求,又能加工薯類淀粉,適應農村養殖業的需要。
關鍵詞: 破碎; 切刀; 輥筒
目錄
摘要 I
Hay Cutter Machine Design II
1 前言 1
1.1農業機械在農業現代化中的作用 1
1.2鍘草機的應用前景 1
1.3 鍘草機研究目的及意義 1
2 總體設計 3
2.1方案的選擇 3
2.2整體傳動比的分析計算 4
2.3進給機構與機架的設計 6
2.3.1進給機構的設計 6
2.3.2機架的設計 6
3傳動設計 8
3.1電動機的選型 8
3.2 V帶傳動的設計 8
3.2.1 V帶輪的設計要求 8
3.2.2 帶輪的材料 8
3.2.3 V帶輪的結構 8
3.2.4 相關計算 9
3.2.5 帶輪的結構設計 11
3.2.6 V帶輪的結構參數 11
3.3 錐齒輪的設計 12
3.3.1 選擇齒輪材料 12
3.3.2 選定齒輪精度等級 12
3.3.3 按接觸疲勞強度設計小齒輪分度直徑 12
3.3.4 計算主要尺寸與參數 13
3.4 圓柱齒輪的設計 15
3.4.1 選定精度等級,材料及齒數 15
3.4.2 幾何計算 19
3.4.3 驗算 19
4 軸及其校核 21
4.1 軸的設計 21
4.1.1 主軸Ⅰ的設計 21
4.1.2 傳動軸Ⅱ的設計 22
4.1.3傳動軸Ⅲ、Ⅳ的設計 22
4.2 校核 22
4.2.1 主軸Ⅰ的校核 23
4.2.2 調心球軸承的壽命計算 24
5 破碎機構的設計 26
5.1 切刀的設計 26
5.1.1 切刀材料 26
5.1.2 對切刀的要求 26
5.1.3 選用或設計刀片時應滿足的要求 26
5.1.4 在本次設計中選用外曲線刃口刀進行滑切 26
5.1.5 刀的滑切與正切分析 26
5.1.6 鉗住物料的條件分析 28
5.1.7 刀的安裝 29
5.2 破碎輥筒的設計 30
5.2.1 刀的設計 30
5.2.2刀在輥筒上布置的設計 30
5.2.3輥筒的設計 30
總結 31
參考文獻 32
致謝 33 ...
