沖床自動送料機構的設計

文件大小： 1.57 MB
下載次數：
文件評級：
更新時間：2014-05-30
發布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

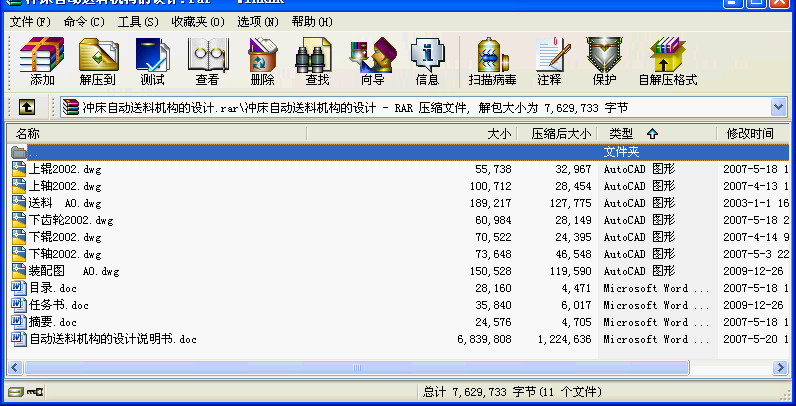

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文主要對沖壓模具及其自動送料機構的設計，它的工作過程如下：在送料之前，要先用手柄抬起萬向聯結節，以便在上下輥軸之間形成空隙，將薄板料從間隙穿過，然后按下手柄壓緊入料。當上�；爻虝r，通過曲柄搖桿機構中的搖桿帶動下輥順時針旋轉，從而帶動主動輥和從動輥同時旋轉完成送料工作。當上模下行時，因為下輥的緣故，輥軸停止不動，接著就是完成沖壓的工序了。當偏心輪再次回程，又重復上述動作，照此循環動作，達到間歇送料的目的。
通過對沖壓模具及其自動送料機構的設計，使三年所學的機械專業知識在實踐中加深了認識，并且相當于進行了一次全面性的復習。
目錄
第一章前言……………………………………………………………………… 1
1.1 課題來源及意義………………………………………………………… 1
1.1.1 沖壓在機械制造中的地位及特點……………………………… 1
1.1.2 現代沖壓加工發展趨勢………………………………………… 1
1.2 參考文獻綜述…………………………………………………………… 2
第二章總體方案設計…………………………………………………………… 4
2.1.沖壓�！� 4
2.2.自動送料機構…………………………………………………………… 4
第三章模具的設計……………………………………………………………… 6
3.1 零件分析及模具的結構形……………………………………………… 6
3.2 復合模具工作部分的設計計算………………………………………… 7
3.3 模具尺寸規格和其余零件的設計計算………………………………… 9
3.4 模具的機構…………………………………………………………… 14
第四章自動送料機構的設計………………………………………………… 15
4.1 原理、結構及工作過程……………………………………………… 15
4.2 結構特性……………………………………………………………… 17
4.3 離合器的選用………………………………………………………… 21
4.4 齒輪的設計及校核…………………………………………………… 22
4.5 軸的設計及校核……………………………………………………… 27
4.6 軸承的設計和校核…………………………………………………… 31
4.7 鍵的設計和校核……………………………………………………… 33
第五章潤滑與密封…………………………………………………………… 35
5.1 潤滑…………………………………………………………………… 35
5.2 密封…………………………………………………………………… 35
5.3 安全…………………………………………………………………… 35
參考文獻………………………………………………………………………… 36
結束語…………………………………………………………………………… 37
中英文翻譯……………………………………………………………………… 38
...
