自動送料帶式輸送機傳動裝置中的一級圓柱齒輪減速器(圖文)

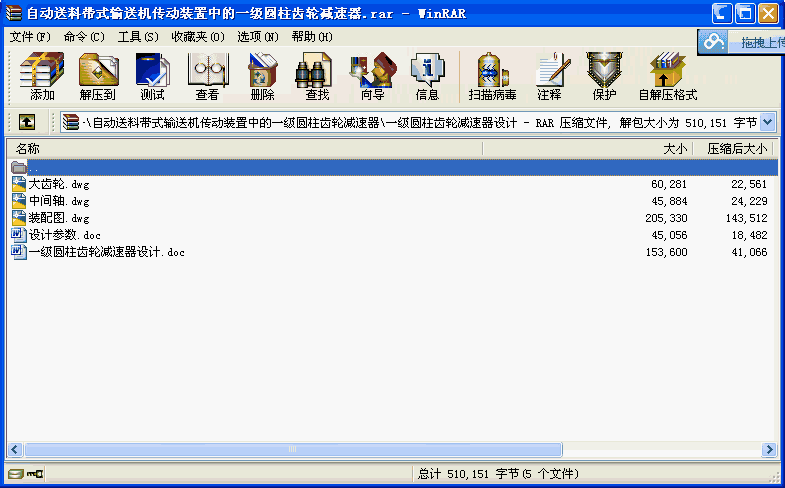

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、傳動方案擬定
第三組：設計單級圓柱齒輪減速器和一級帶傳動
（1） 工作條件：使用年限8年，工作為單班工作制，載荷平穩，環境清潔。
（2） 原始數據：輸送帶拉力F=2000N；帶速V=1.8m/s；
滾筒直徑D=320mm；滾筒長度L=500mm。
二、電動機選擇
1、電動機類型的選擇： Y系列三相異步電動機
2、電動機功率選擇：
（1）傳動裝置的總功率：
η總=η帶×η2軸承×η齒輪×η聯軸器×η滾筒
=0.96×0.982×0.97×0.99×0.96
=0.885
(2)電機所需的工作功率：
P工作=FV/1000η總
=2000×1.8/1000×0.94
=3.83KW
3、確定電動機轉速：
計算滾筒工作轉速：
n筒=60×1000V/πD
=60×1000×1.8/π×320
=107.05r/min
按手冊P7表1推薦的傳動比合理范圍，取圓柱齒輪傳動一級減速器傳動比范圍I’a=3~6。取V帶傳動比I’1=2~4，則總傳動比理時范圍為I’a=6~20。故電動機轉速的可選范圍為n’d=I’a×
n筒=（6~20）×107.05=642.3~2141r/min
符合這一范圍的同步轉速有750、1000、和1500r/min。
根據容量和轉速，由有關手冊查出有三種適用的電動機型號：因此有三種傳支比方案：如指導書P15頁第一表。綜合考慮電動機和傳動裝置尺寸、重量、價格和帶傳動、減速器的傳動比，可見第2方案比較適合，則選n=1000r/min 。
一、傳動方案擬定…………….……………………………….2
二、電動機的選擇……………………………………….…….2
三、計算總傳動比及分配各級的傳動比……………….…….4
四、運動參數及動力參數計算………………………….…….5
五、傳動零件的設計計算………………………………….….6
六、軸的設計計算………………………………………….....12
七、滾動軸承的選擇及校核計算………………………….…18
八、鍵聯接的選擇及計算………..……………………………22
九、設計小結…………………………………………………..23
十、參考資料目錄……………………………………………..23
...
