數控銑床工作臺仿真實驗系統的開發

文件大小： 2.26 MB
下載次數：
文件評級：
更新時間：2014-06-02
發布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

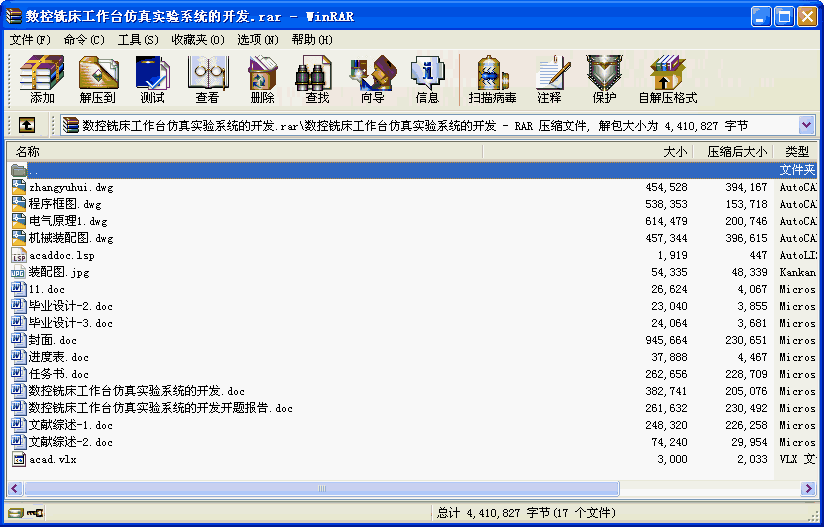

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要是設計一套以MCS—51單片機為主控制器的數控銑床工作臺仿真實驗系統，首先對數控技術的發展作了分析和總結，探討了數控機床的開放化、智能化、高精度、高速度和網絡化的發展趨勢；著重分析了單片機數控系統的控制原理，指出了設計數控系統的一般方法和步驟，并闡述了MCS—51系列單片機的功能以及在機床數控系統中所發揮的作用；設計開發了系統機械結構以及控制系統的I/O接口電路、步進電機驅動電路；通過編寫匯編程序，從而實現系統設計要求。開發的這套系統可以作為一套實驗室設備，對機床數控化改造、數控技術的教學和研究有深遠意義。

關鍵字：單片機銑床工作臺步進電機接口電路匯編程序
目錄

第1章緒論 ………………………………………………………………… 1
1.1 引言 ………………………………………………………………… 1
1.2 國內外數控技術的現狀及發展趨勢 ……………………………… 1
1.3 單片機技術及其發展趨勢 ………………………………………… 3
第2章數控銑床工作臺總體方案設計 …………………………………… 4
2.1總體方案設計的內容 ……………………………………………… 4
2.2 控制系統的選擇 …………………………………………………… 4
2.3 系統運動方式的選擇 ……………………………………………… 5
2.4 伺服系統的選擇 …………………………………………………… 5
2.5 傳動及導向元件選擇 ……………………………………………… 6
第3章工作臺機械結構設計 ……………………………………………… 7
3.1 工作臺結構設計的內容和任務 …………………………………… 7
3.2 確定系統的脈沖當量 ……………………………………………… 8
3.3 伺服電機的確定及選擇 …………………………………………… 8
3.4 傳動及導向元件的設計、計算及選用 …………………………… 10
3.4.1傳動元件的設計………………………………………………10
3.4.2導向元件的設計………………………………………………10
3.5 計算機繪制工作臺結構裝配圖…………………………………… 12
第4章工作臺控制系統硬件電路設計 …………………………………… 13
4.1 控制系統硬件電路設計的內容 ………………………………… 13
4.2 確定系統硬件電路設計的整體方案……………………………… 13
4.3主CPU的選擇……………………………………………………… 15
4.4 8031單片機管腳功能及特點……………………………………… 16
4.5 存儲器擴展電路的設計…………………………………………… 20
4.5.1 程序存儲器擴展…………………………………………… 20
4.5.2 地址鎖存器74LS373………………………………………21
4.5.3 數據存儲器的擴展 ……………………………………… 22
4.5.4 譯碼電路 ………………………………………………… 22
4.6 I/O擴展電路的設計……………………………………………… 23
4.6.1 8155擴展芯片…………………………………………… 23
4.6.2 鍵盤及其接口電路……………………………………… 24
4.6.3 顯示器及其接口電路…………………………………… 25
4.7步進電機驅動電路設計………………………………………… 27
4.7.1 功率放大電路…………………………………………… 27
4.7.2 隔離電路………………………………………………… 28
4.7.3 步進電機驅動電路……………………………………… 29
4.8其它輔助電路設計……………………………………………… 30
4.8.1 8031時鐘電路設計……………………………………… 30
4.8.2 復位電路………………………………………………… 30
第5章控制系統軟件設計…………………………………………………32
5.1控制系統軟件設計的內容及方法…………………………………32
5.1.1 程序設計的內容…………………………………………… 32
5.1.2 程序設計的方法及要求…………………………………… 32
5.2環形分配器軟件設計………………………………………………33
5.2.1步進電機轉速控制………………………………………… 33
5.2.2 編制環形分配器程序及框圖………………………………35
5.3逐點比較法直線插補程序設計………………………………… 38
5.3.1 逐點比較法直線插補（第一象限）………………………38
5.3.2 編制第一象限直線插補主程序……………………………39
5.3.3 逐點比較法圓弧插補程序設計……………………………41 結論及展望……………………………………………………… 46
參考文獻………………………………………………………………… 47
致謝……………………………………………………………………… 49
...
