填料箱蓋零件的機械加工工藝規程及工藝裝備設計

文件大小： 789.71 KB
下載次數：
文件評級：
更新時間：2013-12-22
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

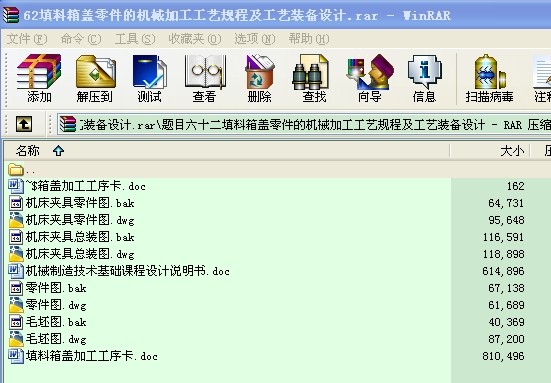

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一﹑零件的分析
1.1 零件的作用
題目所給定的零件是填料箱蓋，其主要作用是保證對箱體起密封作用，使箱體在工作時不致讓油液滲漏。
1.2 零件的工藝分析
填料箱蓋的零件圖中規定了一系列技術要求：
1.以（）軸為中心的加工表面。
包括：尺寸為ф65h5（）的軸，表面粗糙度為1.6, 尺寸為的軸與（）相接的肩面, 尺寸為 ( )與（）同軸度為0.025的面. 尺寸為 ( )與（）同軸度為0.025的孔.
2.以 (+0.046 0)孔為中心的加工表面.
尺寸為78與 (+0.046 0)垂直度為0.012的孔底面,表面粗糙度為0.4,須研磨.
3. 以 (+0.046 0)孔為中心均勻分布的12孔,6- ,4-M10-6H深20，孔深24及2-M10-6H.
4.其它未注表面的粗糙度要求為6.3,粗加工可滿足要求

目錄
一﹑ 零件的分析 1
1.1 零件的作用 1
1.2 零件的工藝分析 1
二﹑ 機械加工工藝規程設計 1
2.1 毛坯的制造形式 1
2.2 基準面的選擇 1
2.3 制訂工藝路線 2
2.4 機械加工余量、工序尺寸及毛坯尺寸的確定 3
2.5 確定切削用量 4
三﹑指定工序的專用機床夾具設計 14
3.1 問題的指出 14
3.2 夾具設計 15
3.3 定位誤差的分析 17
3.4 夾具設計及操作的簡要說明 17
四﹑本次設計的方案綜合評價與結論 17
五﹑本次設計的心得體會 17
六、參考資料 18
...
