帶式輸送機傳動裝置的設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 第一章、 設計任務書
1.1設計題目：帶式輸送機傳動裝置的設計。
1.2已知條件
1.2.1機器功用 由輸送帶傳送機器的零、部件；
1.2.2工作情況 單向運輸，載荷較平穩，室內工作，有粉塵，環境溫度不超過35°C；
1.2.3運動要求 輸送帶運動速度誤差不超過5%；滾筒傳動效率為0.96；
1.2.4使用壽命 8年，每年350天，每天16小時；
1.2.5動力來源 電力拖動，三相交流，電壓380/220V；
1.2.6檢修周期 半年小修，二年中修，四年大修；
1.2.7生產規模 中型機械廠，小批量生產。
1.3主要技術數據
1.3.1輸送帶工作拉力F= 3.6 kN；
1.3.2輸送帶工作速度v= 0.55 m/s；
1.3.3滾筒直徑D= 380 mm；
1.3.4電機轉速n= 1500 r/min.
1.4設計工作及內容：
1.4.1傳動方案的確定；
1.4.2電機選型；
1.4.3傳動裝置的運動和動力參數計算；
1.4.4帶傳動設計；
1.4.5減速器設計(齒輪、軸的設計計算、軸承、連接件、潤滑和密封方式選擇，機體結構及其附件的設計)；
1.4.6聯軸器選型設計；

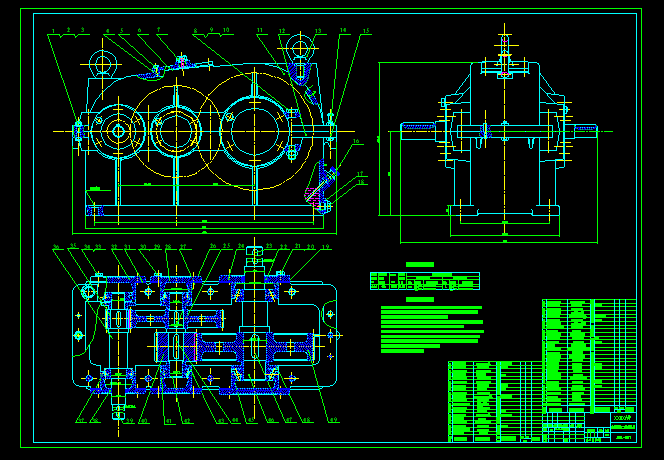

1.4.7繪制減速器裝配圖和零件工作圖；
1.4.8編寫設計說明書；
1.4.9設計答辯。
1.5傳動裝置總體設計
1.5.1 組成：傳動裝置由電機、減速器、工作機組成。
1.5.2 特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻，
要求軸有較大的剛度。
1.5.3 確定傳動方案：考慮到電機轉速高，傳動功率大，將V帶設置在高速級。
目 錄
第1章 設計任務書 ...
