二級展開式圓柱齒輪減速器

文件大小： 708.88 KB
下載次數：
文件評級：
更新時間：2014-06-23
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

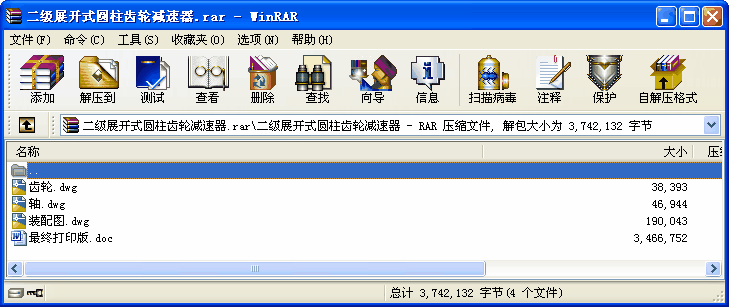

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1、設計條件：
1）機械功用塔式起重機有較大工作空間，用于高層建筑施工和安裝工程起吊物料用，起重機可在專用鋼軌上水平行走；
2）工作情況減速裝置可以正反轉，載荷平穩，環境溫度不超過40攝氏度；
3）運動要求運動速度誤差不超過5%；
4）使用壽命忙閑程度中等，工作類型中等，傳動零件工作總數10000小時，滾動軸承壽命4000小時；
5）檢修周期 500小時小修；2000小時大修；
6）生產批量單件小批量生產；
7）生產廠型中型機械制造廠
2、設計任務
1）設計內容 1、電動機選型；2、減速器設計；3、開式齒輪傳動設計；4、傳動軸設計；5、聯軸器選型設計；6、車輪及其軸系結構設計。
2）設計工作量 1、傳動系統安裝圖1張；2、減速器裝配圖1張；3、零件圖2張；4、設計說明書一份。
3、原始數據
運動阻力（KN）： 1.8
運動速度（m/s） : 0.7
車輪直徑 : 400
起動系數kd ： 1.6
4、設計說明
減速器中齒輪設計成直齒輪，起動系數kd是考慮起動慣性、電動機功率增大的倍數。

目錄
一、設計要求
1.1、設計條件
1.2、設計任務
1.3．原始數據
1.4．設計說明
二、機械傳動裝置的設計
2.1、確定傳動方案
2.2、電動機的選擇
2.3、傳動裝置總傳動比的計算及其分配
2.4、計算傳動裝置的運動和動力參數
三、傳動零件設計計算
3.1、高速級圓柱齒輪設計
3.2、低速級圓柱齒輪設計
3.3、開式齒輪設計
四、軸系零件的設計計算
4.1、軸的設計計算
4.2、軸承使用壽命計算
4.3、鍵的校核
五、減速器設計
5.1、繪制減速器結構草圖的要求
5.2、箱體結構尺寸的確定
5.3、齒輪和軸承的潤滑
5.4、繪制裝配圖
六、參考資料目錄
七、設計小結
...
