DA180低速汽車非獨立懸架設計

文件大小： 947.51 KB
下載次數：2
文件評級：
更新時間：2014-06-24
發布人： 2104573392

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

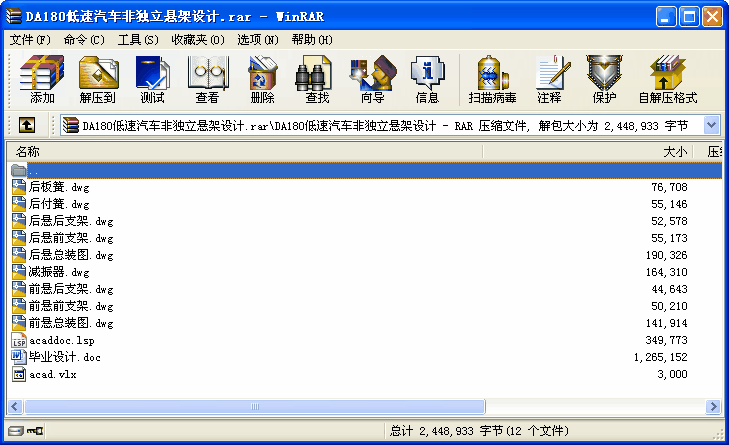

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

懸架是現代汽車上的重要總成之一，它把車架（或車身）與車軸（或輪胎）彈性地連接起來。它的主要作用是傳遞作用在車輪和車身之間的一切力和力矩，比如支撐力、制動力和驅動力等，并且緩和由不平路面傳給車身的沖擊載荷、衰減由此引起的振動、保證乘員的舒適性、減小貨物和車輛本身的動載荷。
本文針對某公司生產的低速載貨汽車的選懸架在實際使用中存在的問題進行分析。結合該汽車使用的地區的道路條件，對汽車的前后懸架進行了重新設計。通過比較各種各種鋼板彈簧的優缺點和生產成本，確定了鋼板彈簧的斷面形狀。借鑒國內外對鋼板彈簧的設計經驗，片數、片寬、片厚、片長、弧高、曲率半徑、檢驗剛度、裝配剛度等技術參數。并對鋼板彈簧進行受力分析、剛度校核和強度校核，驗證所選取的參數基本上滿足了汽車在空、滿載務件下對平順性、舒適性以及安全方面的要求。還對鋼板彈簧銷進行強度校核。此外還通過計算確定雙筒式減振器的主要參數，選定符合國標的減振器型號。
關鍵詞：非獨立懸架鋼板彈簧減震器設計
目錄

第一章前言 1
1.1論文的研究目的和意義 1
1.2懸架設計應達到的技術要求 1
1.3國內外研究的現狀及發展趨勢 2
1.3.1 懸架彈性元件發展趨勢 2
1.3.2 國內外懸架的研究方向 3
1.3.3 電子控制懸架今后須要解決的技術問題 4
1.4設計的主要參數 5
第二章前鋼板彈簧的設計 6
2.1鋼板彈簧基本參數的確定 6
2.1.1 單個鋼板彈簧的載荷 6
2.1.2 鋼板彈簧的靜撓度 6
2.1.3 鋼板彈簧的動撓度 7
2.1.4 鋼板彈簧滿載靜弧高 7
2.1.5 鋼板彈簧斷面形狀的確定 7
2.1.6鋼板彈簧主長度的確定 8
2.2鋼板彈簧的設計計算 8
2.2.1鋼板彈簧片厚的計算 8
2.2.2鋼板彈簧片寬的計算 9
2.2.4鋼板彈簧各片長度的計算 9
2.2.5鋼板彈簧剛度的驗算 10
2.2.6鋼板彈簧總成在自由狀態下的弧高及曲率半徑計算 11
2.2.7鋼板彈簧總成弧高的核算 13
2.3鋼板彈簧強度驗算 13
2.4鋼板彈簧主片的強度的核算 14
2.5鋼板彈簧銷的強度核算 14
2.3小結 15
第三章減振器的設計 16
3.1 減振器的分類及選型 16
3.2相對阻尼系數的選擇 16
3.3減振器阻尼系數的確定 18
3.4最大卸荷力的確定 18
3.5簡式減振器工作缸直徑的確定 18
3.6小結 19
第四章后鋼板彈簧的設計 20
4.1后鋼板彈簧基本參數確定 20
4.1.1后懸架的載荷 20
4.1.2后懸架振動頻率的選擇 20
4.1.3動撓度的選擇 20
4.1.4懸架的彈性特性 20
4.1.5懸架主、副簧剛度的分配 21
4.2彈性元件的設計 22
4.2.1鋼板彈簧的布置方案 22
4.2.2鋼板彈簧主要參數的確定 22
4.3鋼板彈簧剛度的驗算 25
4.4鋼板彈簧總成在自由狀態下的弧高及曲率半徑計算 26
4.4.1鋼板彈簧總成在自由狀態下的弧高 26
4.4.2鋼板彈簧總成在自由狀態下的曲率半徑的確定 27
4.4.3鋼板彈簧各片自由狀態下曲率半徑的確定 27
4.5鋼板彈簧總成弧高的核算 28
4.6鋼板彈簧強度驗算 29
4.7鋼板彈簧彈簧銷的強度的核算 31
4.8小結 31
第三章總結與展望 32
致謝 33
參考文獻 34 ...
