超聲波洗碗機畢業設計

文件大小： 1.49 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

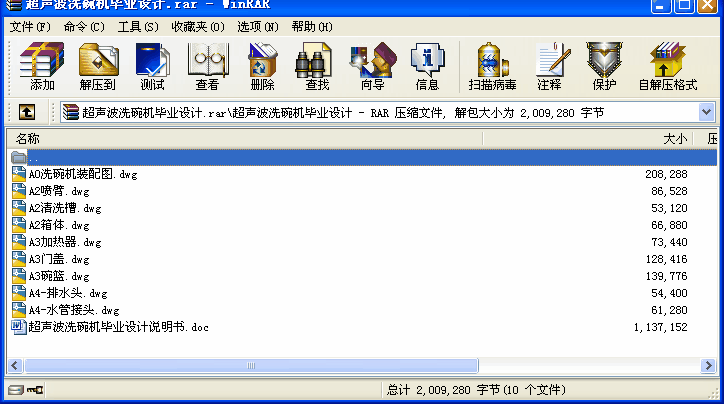

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

隨著中國人生活水平的提高和生活節奏的加快，市場上出現了更多的適合于現代家庭生活的新型家用電器。這些電器都具有高效、節能和環保的特點。中國目前的家用電器產業發展很快，出現了海爾、TCL等國際企業，在一些方面也達到了國際頂尖水平。在家用電器里，彩電和洗衣機的普及率比較高，然而家用洗碗機卻一直是一個未開發但擁有極大潛力的領域。究其原因，是因為傳統的洗碗機僅采用噴臂式沖洗的清洗結構，不適合中國深度大的碗、盆等餐具的清洗，導致清洗效果差、效率低，耗能大，所以并不受歡迎。根據這些問題，提出將超聲波的清洗功能利用在這個領域，設計出高效節能的新型洗碗機。根據超聲波清洗的特點和餐具清洗的工藝，在洗碗機整體結構、清洗工藝和控制系統三個方面進行改良設計。結構方面，采用不銹鋼清洗槽，合理布置超聲波系統，噴臂沖水裝置和進排水裝置等，使結構更加緊湊合理，提升清洗效果。清洗工藝方面，根據鋁錫箔腐蝕法所得的結果，分析洗滌槽內超聲波空化強度的分布，選擇合適的參數，確定最優的清洗流程。控制系統方面，選取合適的PLC，以各個部分作用的時間先后為邏輯順序，實現清洗過程的自動化。
關鍵詞：超聲波；洗碗機；結構設計；PLC
目錄
摘要………………………………………………………………………1
第一章前言…………………………………………………………3
1.1 背景………………………………………………………3
1.1.1選題的依據及研究意義………………………………3
1.1.2國內外洗碗機發展與現狀……………………………3
1.2 國內市場上洗碗機的分析………………………………4
1.2.1國內市場上洗碗機的特點與不足……………………4
第二章總體方案…………………………………………………6
2.1 設計要求…………………………………………………6
2.2 整體方案設計…………………………………………… 6
2.3 本章小結…………………………………………………7
第三章超聲波清洗原理…………………………………………8
3.1 超聲波清洗技術簡介……………………………………8
3.2 超聲清洗機理……………………………………………8
3.2.1 超聲空化作用…………………………………………8
3.3 超聲空化閥 ……………………………………………9
第四章超聲清洗參數選定……………………………………… 10
4.1 影響超聲波清洗效果的因素……………………………10
4.1.1 聲強………………………………………………… 10
4.1.2 頻率………………………………………………… 10
4.1.3 清洗液……………………………………………… 11
4.2 超聲場的研究………………………………………………11
4.2.1 空化強度的測量……………………………………11
4.3 選取參數………………………………………………… 11
4.3.1 超聲清洗參數……………………………………… 11
4.4 本章小結…………………………………………………11
第五章超聲波洗碗機結構設計………………………………… 13
5.1 整體方案設計……………………………………………13
5.2 各重要部件設計…………………………………………13
5.2.1 清洗槽……………………………………………… 13
5.2.2 進排水系統………………………………………… 13
5.2.3 水位感應系統……………………………………… 13
5.2.4 噴臂系統…………………………………………… 14
5.2.5 超聲波發生器………………………………………15
5.2.6 超聲波換能器………………………………………16
5.2.7 加熱系統……………………………………………17
5.3 本章小結……………………………………………… 18
第六章控制系統…………………………………………………19
6.1 控制邏輯…………………………………………………19
6.2 處理器選擇………………………………………………19
第七章總結……………………………………………………21
致謝………………………………………………………… 22
參考文獻………………………………………………………… 23
附錄……………………………………………………………… 24 ...
