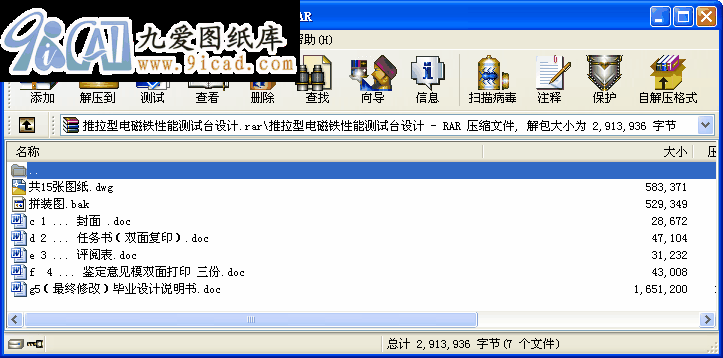

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

推拉型電磁鐵性能測試臺設計
目錄
第1章緒論 1
1.1 設計研究的應用目的和現實意義 1
1.1.1 電磁鐵的廣泛運用 1
1.1.2 電磁鐵的發明 1
1.1.3 我國電磁鐵測試技術的現狀 2
1.1.4電磁鐵性能測試的現實意義 2
1.2國外和國內研究動態的比較 2
1.2.1 國外研究動態 2
1.2.2國內研究動態 3
1.3選題的研究方法、主要觀點、創新之處 3
1.3.1 選題的研究方法 3
1.3.2 選題的主要觀點 4
1.3.3 選題的創新之處 4
第2章電磁鐵性能檢測臺的總體設計 5
2.1 測試需求分析 5
2.2 測試臺方案的選取 5
第3章動力元件的選擇 7
3.1電機類型的確定選擇 7
3.2 步進電機型號的選擇 7
第4章傳動機構的設計 9
4.1 機械傳動機構的列舉： 9
4.2 傳動機構的選擇 10
4.2.1傳動機構類型的確定 10
4.2.2 滾珠絲杠的概念 10
4.2.3滾珠絲杠的型號的選取 11
第5章傳感器的選擇 15
5.1傳感器的概念 15
5.2傳感器選擇 15
5.2.1 位移傳感器的選擇 15
5.2.2 力傳感器的選擇 17
第6章其他零部件的設計 18
6.1 導套副類型的確定 18
6.2 聯軸器的選擇 20
6.3 軸承的選擇 21
6.4 余下零件設計 22
第7章總結 23
致謝 24
參考文獻 25
附錄： 26
1.文獻翻譯： 26
2. 英語原文： 29

推拉型電磁鐵性能測試臺設計
摘要：電磁體性能測試臺的設計主要有安裝固定步進電機、位移傳感器和力傳感器等測試傳感器、滾珠絲杠和要求被測的電磁鐵，設計的主題方案是用步進電機為動力元件，用一個剛性聯軸器把步進電機和滾珠絲杠連接起來，使步進電機的旋轉運動變換為緩慢的勻速直線運動，從而帶動滾珠絲杠上的導軌滑塊機構，以此收集電磁鐵性能測試過程中所需各種數據。
關鍵詞：電磁鐵性能測試步進電機滾珠絲杠傳感器
...
