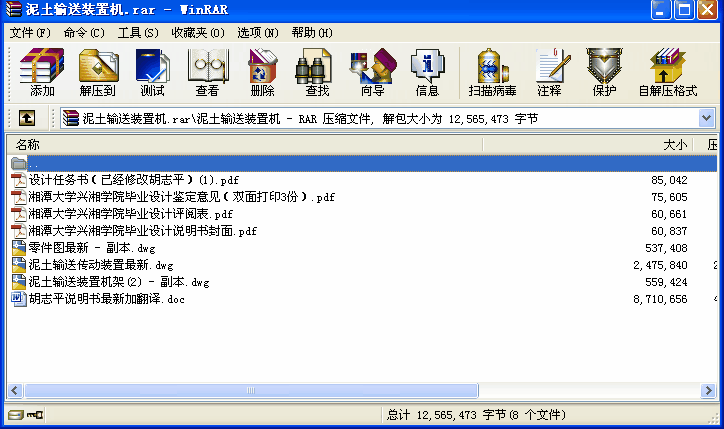

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

泥土輸送裝置機設計
目錄
Abstract II
第一章文獻綜述 1
1.1 非開挖水平定向鉆機簡介 1
1.2 非開挖鉆機國內外發展概況及發展趨勢 1
1.2.1 非開挖鉆機國內外發展概況 1
1.2.2 非開挖鉆機發展趨勢 2
第二章泥土輸送裝置設計方案 3
2.1 輸送裝置簡介 3
2.2 輸送裝置方案 3
2.3 帶式輸送機簡介 4
2.4 帶式輸送機布置方式 5
第三章帶式輸送機設計選型 6
3.1 原始數據 6
3.2 輸送帶速度選擇 6
3.3 輸送帶寬度計算 6
3.4 功率計算 7
3.5 最大張力計算 8
3.6 輸送帶層數計算 9
3.7 驅動裝置選型 9
3.8 分配各級傳動比、各軸功率計算 10
3.9 托輥選型 11
3.10 其他部件選型 11
第四章減速器設計 12
4.1 齒輪設計計算 12
4.2 軸設計計算 16
4.3 軸的校核 19
4.4 軸承的選擇及校核計算 21
4.5 鍵的選擇及校核計算 22
4.6 聯軸器選擇 23
4.7 減速器箱體設計 23
4.8 減速器潤滑密封 24
第五章帶傳動設計 25
5.1 確定計算功率 25
5.2 選擇帶型號 25
5.3 選取帶輪基準直徑 25
5.4 確定軸間距和帶的基準長度 25
5.5 驗算小帶輪包角 26
5.6 確定v帶根數z 26
5.7 計算初拉力 26
5.8 計算作用在軸上的壓軸力 26
5.9 V帶輪的結構設計 26
第六章快速接頭選型 28
6.1 快速接頭簡介 28
6.2 快速接頭選型 29
第七章總結 30
參考文獻 31
致謝 32
附錄Ⅰ：翻譯原文 33
附錄Ⅱ：翻譯 41

非開挖水平定向鉆機泥土輸送裝置設計
[摘要]：通過分析非開挖鉆機泥土輸送裝置國內外研究現狀，應用和具體的檢測方法，經過查閱相關資料、討論，擬定采用分節帶式輸送機實現該功能，帶式輸送機為電機驅動，通過一級齒輪減速箱和V帶傳動將動力傳輸?shù)綕L筒，滾動轉動帶動皮帶運輸泥土。本文的設計思路主要是先計算出帶式輸送機的運輸量及阻力，對帶式輸送機相關設備進行選型，通過阻力計算選擇電機型號，再設計減速箱、V帶傳動以及快速接頭。最后對關鍵部件進行校核，通過校核計算得到了該機構的零件選型與零件加工尺寸，并驗證了方案的可行性。通過AutoCAD出圖，最終完成設計說明書的書寫和外文翻譯。
[關鍵字]：非開挖水平鉆機；泥土輸送；減速器；帶式輸送機

Trenchless horizontal directional drilling mud conveying design
Abstract: Through the analysis of trenchless rig mud conveyer domestic and foreign research present situation, application and specific detection method, through access to relevant data, discussion and formulate the function is realized by using sectional belt conveyor, belt conveyor for motor drive, through a gear reducer and V belt driving power transmission to the roller, roller rotation drive belt transporting soil. Design idea of this article is mainly to calculate the volume and resistance of belt conveyor, the selection of belt conveyor equipment, choose motor model, through the calculation of resistance to design reducer, V belt transmission and fast connection. Finally, the key components, this article got the agency by checking calculation of the selection of the components and parts processing size, and verify the feasibility of the scheme. Through the AutoCAD drawing, the final design specification writing and foreign language translation.
Key words: Trenchless horizontal drilling; Soil transport; gear reducer; belt conveyor
...
