振動壓路機振動輪設

文件大小： 4.06 MB
下載次數：
文件評級：
更新時間：2014-06-29
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

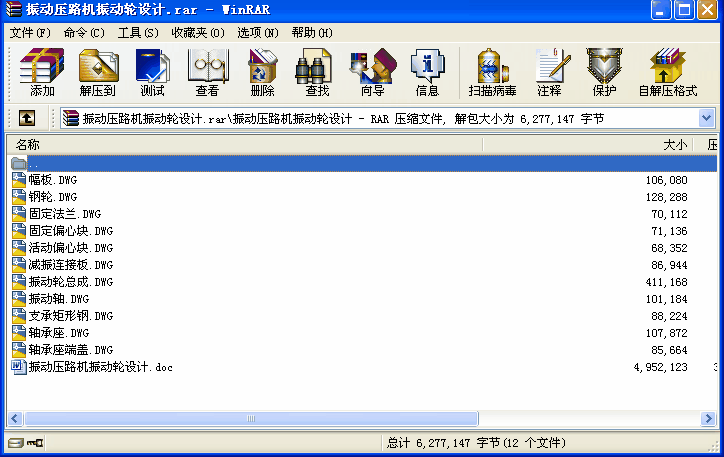

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

振動壓路機振動輪設計
目錄
摘要 1
ABSTRACT 2
第一章緒論 3
1.1 課題研究的意義 3
1.2 國內外壓路機產品技術概述與發展趨勢 3
第二章設計方案比較 5
2.1 外振式振動壓路機 5
2.2 內振式振動壓路機 5
2.3 單輪振動壓路機 5
2.4 雙輪振動壓路機 6
2.5 擺振式振動壓路機 6
2.6 定向式振動壓路機 6
2.7 本設計方案 7
第三章變頻變幅振動輪的壓實原理 8
3.1 振動壓實機理 8
3.2 變頻變幅振動壓實的優勢 10
第四章振動輪總成設計思路 13
第五章變頻變幅振動輪的總體設計及計算 13
5.1 振動輪振動參數的討論及確定 13
5.1.1 振動頻率 13
5.1.2 工作振幅和名義振幅 13
5.1.3 振動加速度 14
5.1.4 振動壓路機工作速度和壓實遍數 16
5.1.5 激振力 16
5.1.6 振動輪的振動功率 17
5.2 振動輪主要工作參數的設計計算 18
5.2.1 壓路機的工作質量及其分配 18
5.2.2 振動輪的直徑和寬度 18
5.3 振動輪激振機構 20
5.3.1 幾種激振形式壓路機力學特性和壓實特性 20
5.3.2 振動機械激振器的分類及作用原理 21
第六章振動輪減振支承系統設計 24
6.1 振動壓路機減振系統的基本原理 24
6.2 減振系統總剛度的確定 25
6.3 橡膠減振器的設計與計算 26
6.3.1 橡膠減振器的材料 27
6.3.2 橡膠減振器的幾何形狀 27
6.3.3 橡膠減振器的硬度HS 27
6.3.4 減振器的幾何尺寸 28
6.3.5 橡膠減震器的剛度設計與計算 28
6.4 橡膠減振器的校核 29
第七章三維附圖
設計總結 35
致謝 37
參考文獻 37
附錄1 38
附錄2 42

蒈薁螅芇蕆蚃
摘要
振動壓路機是工程施工的重要設備之一，用來壓實各種土壤、碎石料、各種瀝青混凝土等。在公路施工中，多用在路基、路面的壓實，是筑路施工中不可缺少的壓實設備。根據振動壓路機工作原理、結構特點、操作方法和用途等的不同，有不同的分類方法。按振動輪內部結構可分為：振動、震蕩和垂直振動。其中振動又可分為：單頻單幅、單頻雙幅、單頻多幅、多頻多幅和無級調頻調幅。可見，振動輪是振動壓路機的核心工作機構。
我國的振動壓路機研究已經接近成熟，但是與國外相比仍有很大的差距，本文意在研究壓路機振動輪的相關參數和結構，使其能夠在工作狀態達到效率最大化，能夠縮小和國外的研究差距。
本設計介紹了振動壓路機的發展概況、振動機構的配置、振動輪功率的計算、激振器的型式、偏心塊的設計計算、減振系統的剛度計算和減震器的設計，軸的設計與校核，軸承的選型和壽命計算。
關鍵詞：振動壓路機；振動輪設計；聯軸器；偏心塊；激振力；減振

ABSTRACT
The vibratory roller is one of the important construction equipments for compaction of soil, aggregates, asphalt and concrete. In highway construction,it is used in the compaction of the roadbed and act as an indispensable road construction.The vibratory roller can be classified depending on the vibratory roller’s working principle, the structural characteristics, methods of operation and use .It can be divided through the internal structure of the wheel vibration: vibration, shock and vertical vibration. Whele vibration can be divided into single-frequency single, single-frequency double-width, single-frequency multiple pieces of multi-frequency and stepless AM FM. So, the vibrating drum is the core of vibratory roller .
Our vibratory roller studies have been approaching maturity, but there is still a big gap compared with foreign countries, this article is intended to study the relevant parameters and structure of the roller wheel vibration, to enable them to maximize efficiency in working condition, can be reduced and abroadresearch gaps.
This article introduces the design of vibration roller development, vibration mechanism, vibration wheel configuration power calculation, the exciter eccentric block type, the design and calculation of vibration system, calculation of stiffness and damper design, shaft design and verification, selection and the service life of the bearing calculation.
KEY WORDS: vibratory roller, design, Vibration exciter, hydraulic, vibration force, vibration
...
