玉米脫粒機

文件大小： 1.06 MB
下載次數：
文件評級：
更新時間：2014-06-29
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

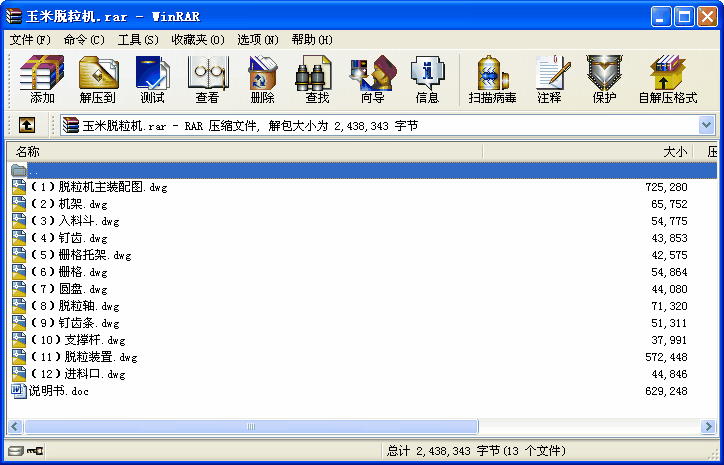

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：為了減少農民在脫去玉米粒的時候時的勞動強度、提高其農業生產效率,所以設計玉米脫粒機。該機主要有入料口、柵格式凹板和釘齒脫粒滾筒及傳動部件等組成。以電動機為動力源，動力由電動機輸出軸輸出，再通過傳動帶傳遞到釘齒脫粒滾筒上，釘齒脫粒滾筒配合柵格式凹板將玉米脫粒，玉米粒從柵格式凹板分離并排出機體外，而玉米芯從入料的另一端排出機體之外。其工藝流程：玉米穗通過入料斗進料口進入釘齒滾筒，在高速回轉釘齒滾筒的沖擊和玉米穗、釘齒滾筒，柵格式凹版的相互作用下被脫粒。脫下的籽粒通過柵格式凹版由出粒板滑出機體，而玉米芯則隨著螺旋排列的釘齒由出芯口排出機體。為了保證有玉米穗順利的喂入而不堵塞滾筒，進料口下底板應該有一定的斜度，玉米芯排出口應與籽粒排出口保持一定的距離，以免玉米芯與籽粒相混雜。玉米脫粒機的生產效率決定于配套動力的大小。其功率消耗可按1kw.h的功可脫600～1000kg已撥皮的玉米穗計算。未剝皮的玉米穗直接進行脫粒時，其生產率約為30%～50%。
關鍵詞：脫粒機,入料裝置,脫粒裝置
