箱式類零件鉆削組合機床設計

文件大小： 1.18 MB
下載次數：
文件評級：
更新時間：2014-07-05
發 布人： 2873218700

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

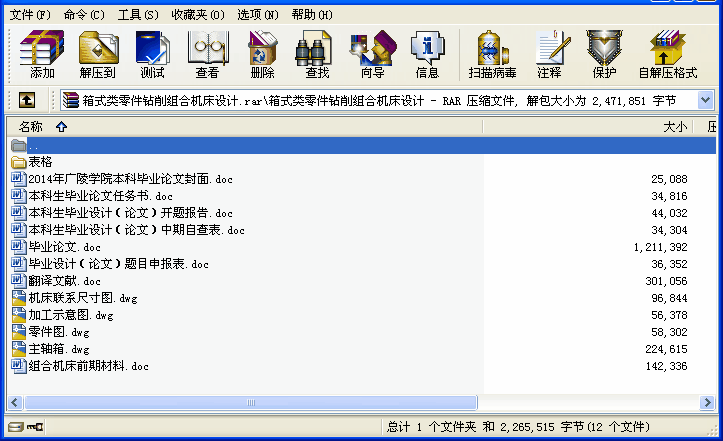

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

中文摘要
組合機床是以通用部件為基礎，配以按工件特定外形和加工工藝設計的專用部件和夾具，組成的半自動或自動專用機床。
設計組合機床之前需要零件分析，了解所欲加工零件的加工特點，精度和技術要求。
然后制定工藝方案，必須計算分析被加工零件圖，并深入了解零件的形狀、大小、材料、硬度、剛度，加工部位的結構特點加工精度，表面粗糙度，以及定位，夾緊方法，工藝過程，所采用的刀具及切削用量，生產率要求等等。最終確定零件在組合機床上完成加工時的定位基準以及零件的加工工藝方案。
各方面準備做好以后進行組合機床設計——三圖一卡設計，包括零件圖繪制零件工序圖、零件加工示意圖、機床尺寸聯系圖、制機床生產率計算卡。
最后根據主軸結構形式和動力設計并設計主傳動系統總體結構 ，進行主軸箱設計，確定齒輪齒數、齒輪直徑、齒輪中心距、軸、軸承等等，繪制主軸箱草圖。

關鍵字：組合機床，工藝，三圖一卡，主軸箱
目錄
中文摘要…………………………………………………………………………… ⅠAbstract…………………………………………………………………………… Ⅱ
第一章概述…………………………………………………………………………1
1.1 組合機床概述…………………………………………………………………… 1
1.2 組合機床的發展………………………………………………………………… 1
1.3 組合機床的特點………………………………………………………………… 1
1.4 組合機床的設計方法…………………………………………………………… 2
1.5 組合機床設計的目的、要求…………………………………………………… 3
1.5.1 設計的目的…………………………………………………………………… 3
1.5.2 設計要求……………………………………………………………………… 3
1.6 本課題任務的內容和要求……………………………………………………… 4
第二章組合機床方案的制定……………………………………………………5
2.1制定工藝方案…………………………………………………………………… 5
2.1.1被加工零件的特點…………………………………………………………… 5
2.1.2被加工零件的加工精度……………………………………………………… 5
2.1.3加工孔的主要技術要求……………………………………………………… 5
2.1.4定位基準及夾緊點的選擇…………………………………………………… 5
2.1.5確定工藝方案的原則及注意問題…………………………………………… 5
2.1.6零件的生產批量……………………………………………………………… 7
第三章確定切削用量及選擇刀具…………………………………………… 9
3.1選擇切削用量…………………………………………………………………… 9
3.2確定切削力、切削扭矩、切削功率…………………………………………… 10
3.3選擇刀具結構…………………………………………………………………… 11
第四章鉆孔組合機床總設計“三圖一卡”的編制……………………… 13
4.1被加工零件工序圖……………………………………………………………… 13
4.1.1被加工零件工序圖的作用及內容 ………………………………………… 13
4.2加工示意圖……………………………………………………………………… 14
4.2.1加工示意圖的作用和內容…………………………………………………… 14
4.2.2繪制加工示意圖之前的有關計算…………………………………………… 14
4.3機床聯系尺寸圖………………………………………………………………… 17
4.3.1聯系尺寸圖的作用和內容…………………………………………………… 17
4.3.2選用動力部件………………………………………………………………… 17
4.3.3配套支承部件的選用………………………………………………………… 19
4.3.4確定裝料高度………………………………………………………………… 20
4.3.5確定多軸箱輪廓尺寸………………………………………………………… 20
4.4生產率計算卡…………………………………………………………………… 21
第五章多軸箱的設計………………………………………………………… 19
5.1　主軸箱的設計步驟和內容…………………………………………………… 24
5.1.1 主軸箱所需動力的計算…………………………………………………… 24
5.1.2 主軸箱傳動設計…………………………………………………………… 25
5.1.3 擬定主軸箱傳動系統. …………………………………………………… 26
5.2 軸的具體設計……………………………………………………………………28
5.3傳動零件的校核………………………………………………………………… 31
5.4繪制傳動系統圖………………………………………………………………… 35
第六章工作總結和展望……………………………………………………… 36
參考文獻……………………………………………………………………………38致辭……………………………………………………………………………… 39
附錄…………………………………………………………………………………40 ...
