浴霸面罩模具設計畢業設計

文件大小： 5.39 MB
下載次數：
文件評級：
更新時間：2014-07-06
發布人： 2321250279

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

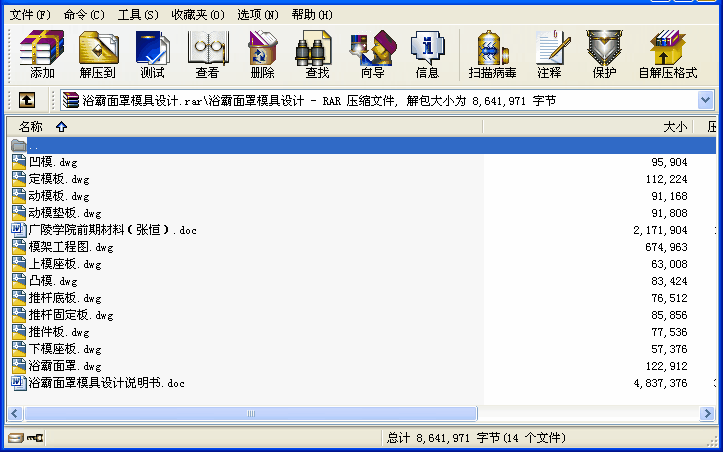

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

浴霸面罩模具設計畢業設計.rar摘要
塑料模具工業是隨塑料工業的發展而發展的。塑料工業是一門新興工業。自塑料問世后的幾十年以來，由于其原料豐富、制作方便和成本低廉，塑料工業發展很快，它在某些方面己取代了多種有色金屬、黑色金屬、水泥、橡膠、皮革、陶瓷、木材和玻璃等，成為各個工業部門不可缺少的材料。因此，研究注塑模具對了解塑料產品的生產過程和提高質量有很大意義。
本篇論文通過對浴霸面罩幾何形狀的分析、研究。首先確定了塑件的材料，緊接著根據塑件的結構形狀對分型面和澆注系統進行了確定。通過對模具設計方案的論證，確定了型腔的布局、成型零件的結構、導向定位機構、推出機構的相關參數，綜合考慮塑件的型腔布局、分型結構、厚度要求、塑件尺寸大小、冷卻水道的布置等多項因素，選擇合適的標準模架，最后對成型設備進行了校核。
關鍵詞：分型面、澆注系統、冷卻系統、各種校核、成型設備。
目錄
摘要
Abstract
第一章緒論 1
1.1模具及模具工業的發展與現狀 1
1.2塑料成型模具的種類 2
1.3注射模具的發展方向 3
第二章塑料成型工藝 4
2.1 一般塑料的性能及塑件材料的選擇 4
2.2確定成型方法 4
2.3注塑成型工藝過程 4
2.3.1 成型前的準備工序 5
2.3.2 注塑成型過程 5
2.3.3、塑件的后處理 5
2.4塑件的結構工藝性 5
2.5 注塑成型工藝的影響因素 6
2.5.1 溫度的影響 7
2.5.2 壓力的影響 7
2.5.3 注射速度和冷卻時間的影響 7
第三章浴霸面罩注射模具設計 8
3.1注塑成型設備 8
3.1.1注塑機結構組成 8
3.1.2 注塑機的分類 8
3.1.3 注塑機的型號規格 8
3.2注射模具分類及典型結構 9
3.2.1注射模分類 9
3.2.2注射模典型結構 9
3.3浴霸面罩殼模具的結構設計 9
3.3.1分型面位置的確定 10
3.3.2型腔數量的確定 10
3.3.3 澆注系統設計 11
3.3.4 成型零件設計 13
3.3.5 合模導向機構設計 16
3.3.6 推出機構設計 16
3.3.7 模具溫度調節系統設計 19
3.3.8 標準模架的選用 19
3.3.9 模架的尺寸計算 20
3.4 注射模具與注射機的關系 22
3.4.1 注塑機的選擇 22
3.4.2最大注射量的校核 23
3.4.3 注射壓力的校核 24
3.4.4 鎖模力的校核 24
3.4.5 安裝部分尺寸校核 25
3.4.6 開模行程的校核 25
3.4.7 注射機定位孔與模具定位圈配合校核 26
3.4.8 推出裝置的校核 26
第四章浴霸面罩模具三維設計 27
4.1浴霸面罩三維造型及模具設計 27
4.2 模架設計 29
4.2.1 定義模具模架 29
4.2.2 添加設備 30
4.2.3 設計頂出機構 30
4.2.4 設計冷卻系統 31
4.2.5 動畫模擬開模.............................................................................................33
第五章浴霸面罩注射仿真分析 34
5.1 Pro/e塑料顧問的簡介 34
5.2 塑料顧問模塊的進入 34
5.3 分析功能應用 35
5.4 分析結果 36
5.5分析結果的輸出 36
5.6 注射仿真分析的優缺點 36
第六章小結與展望 37
6.1小結 37
6.2展望 37
致謝 38
參考文獻 39
附錄 41 ...
