新型單鍋筒縱置式往復爐排水火管蒸汽鍋爐

文件大小： 1.48 MB
下載次數：
文件評級：
更新時間：2014-07-15
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

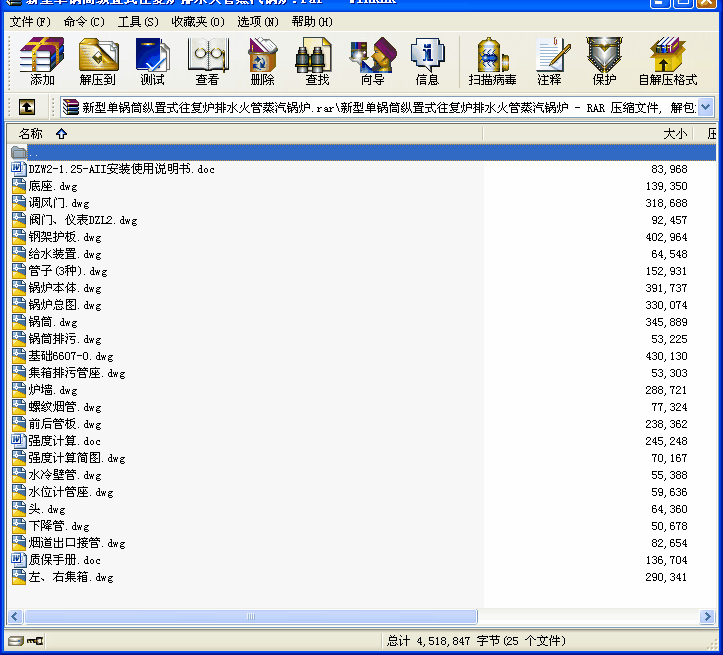

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、結構簡述
鍋爐為單鍋筒縱置式結構，自然循環水火管蒸汽鍋爐，燃燒設備采用往復推動機械化爐排，爐膛燃燒產生的煙氣先后經過翼型煙道、爐前煙室、螺紋煙管、省煤器、除塵器、引風機、煙囪后排入大氣。
爐膛輻射受熱面由兩側水冷壁(Φ51×3)及鍋殼下部組成，翼型煙道由側水冷壁向上延伸的部分及鍋殼側部級成，前部煙室由7根Φ51×3管子及前管板及前部?jī)蓚?cè)墻圍成，螺紋煙管受熱面由114根Φ63.5×3.5螺紋煙管組成，省煤器為鑄鐵管省煤器。
爐膛前部設有前拱，后部設有低而長的后拱以改善燃燒狀況，并達到消除黑煙的目的，同時使發熱值相對較低、水分、灰分、結焦性相對較高的劣質煤也能在本爐膛很好地燃燒。增加了鍋爐的煤種適應范圍。
爐膛前右側設有點火門、爐排右側下部設有清灰門、爐膛二側設有撥火門，位于前部煙室右側墻上設有檢修門，便于操作檢修，觀察。
在鍋爐后墻相對于后拱的上部及下部均設有檢查門，便于觀察燃燒情況、清除后拱上部積灰及打渣等。為便于及時清理后拱上部的積灰，在后拱后部設有兩個鑄鐵翻板門（其操作把手在后面板上）。
鍋殼內設有給水分配管、汽水分離裝置、排污裝置，兩側下集箱及前橫集箱均設有定期排裝置，以保證爐水及蒸汽的品質。
本鍋爐采用輕型爐墻結構，上部本體及爐墻均在廠內制造完成，發貨時上部為一大件，下部爐排為一大件，到安裝現場合攏后只需將上部本體的托盤與爐排相接觸部分用耐火混凝土抹嚴即可。
爐排下部分割成五個獨立的風室，第一風室對應的爐排為預熱干餾、引燃區，因此風量分配少，第一風室的風主由第二風室向前竄入的風，第二、三風室為最大風室，第二、三風室對應于爐排的主燃區。第四、五風室均較小，各風道設有調風擋板，可根據煤質好壞、燃燒情況、負荷要求，分別進行調風。
煤斗裝在第一、第二排板狀爐排上方。在煤進入爐膛時，通過鑄鐵煤閘門可以調整煤層厚度，煤由煤斗加入，電動機帶動活動爐排做往復運動，使煤由前向后緩緩移動，煤進入爐膛后，受前拱、后拱、高溫?zé)煔獾妮椛洌罕恢饾u加熱和干鎦，產生揮發分氣體，在高溫?zé)煔庵写蟛糠秩紵_(dá)到消煙的效果，爐膛內燃燒產生的煙氣，經出口窗進入下級受熱面翼型煙道。
鍋爐禁止用普通自來水和未經軟化的水做鍋爐給水、經水處理的水應達到GB1576-2001《工業鍋爐水質》要求，鍋爐運行時應嚴格執行排污制度，排污量根據給水情況和負荷要求制定。
本鍋爐使用壓力為P=1.25 MPa，可以降壓運行。
...
