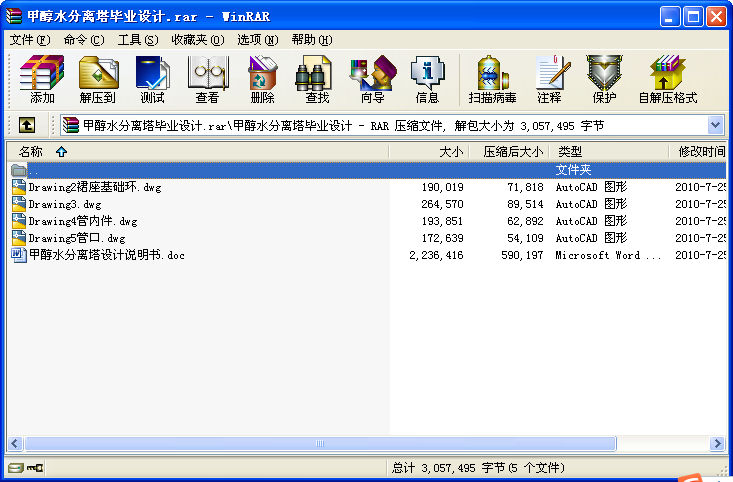

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

甲醇水分離塔畢業設計
甲醇水分離塔設計

摘要篩板塔是傳質過程常用的塔設備，它的主要優點有：⑴ 結構比浮閥塔更簡單，易于加工，造價約為泡罩塔的60％，為浮閥塔的80％左右。 ⑵ 處理能力大，比同塔徑的泡罩塔可增加10～15％。 ⑶ 塔板效率高，比泡罩塔高15％左右。⑷ 壓降較低，每板壓力比泡罩塔約低30％左右。雖然篩板塔有： ⑴ 塔板安裝的水平度要求較高，否則氣液接觸不勻。 ⑵ 操作彈性較小(約2～3)。⑶ 小孔篩板容易堵塞等缺點。但它由于具有前述的一些優點，因而在化工，石油，能源等行業的應用中仍處于板式塔應用的主導地位。本次論文以介質的性質、溫度和壓強，以及公稱直徑和當地自然環境為設計條件，綜合考慮各方面的因素選定板式篩板塔，具體步驟主要包括殼體、封頭壁厚的設計與較核，基礎環板，裙座等零部件的設計，同時結合所選定的材料和工作環境制定相應的焊接工藝和制作、組裝和加工工藝。

關鍵詞篩板塔；塔盤；降液管
Abstract
The sieve-plate column is commonly used in mass transfer tower equipment, its main advantages: ⑴ structural valve tower more than a simple, easy processing, and cost about 60% of bubble tower, tower float valve for about 80% . ⑵ processing capacity, than the diameter of the blister with tower 10 ~ 15% increase. ⑶ tray efficiency higher than that Blister tower about 15% higher. ⑷ lower pressure drop per plate bubble tower pressure than about 30%. Although the sieve-plate column are: ⑴ tray installation require a higher degree level, or gas-liquid contact with uneven. Operating flexibility ⑵ small (about 2 ~ 3). ⑶ small plate, such as easy to plug the shortcomings. But it is because of some of the advantages mentioned above, which in the chemical, petroleum, energy and other industries are still in the application of the application tray column dominance. The thesis of the nature of media, temperature and pressure, as well as the nominal diameter for the design of the natural environment and local conditions, concrete steps to include the shell, head of design and wall thickness more nuclear, based on the Central board, and other parts of the skirt design, combined with selected materials and the working environment to develop the corresponding welding technology and production, assembly and processing technology.

Key words sieve-plate column; tray; downcomer
目錄
甲醇水分離塔設計………………………………………………….I
摘要 I
關鍵詞 I
Abstract II
目錄………………………………………………………………..III
第一章概述……………………………………………………..1
1.1板式精餾塔的簡介……………………………………………..1
1.2板式精餾技術及發展 4
第二章塔結構設計……………………………………………...5
2.1塔設計內容 5
2.1.1設計參數………………………………………………………5
2.1.2塔結構簡圖……………………………………………………5
2.2主體材料強度指標 7
2.3筒體、封頭壁厚確定 7
2.3.1筒體厚度計算 7
2.3.2封頭厚度計算 7
2.4塔體上各項載荷計算 8
2.4.1塔質量 8
2.4.2風載荷和風彎矩計算 9
2.4.3地震力及地震彎矩計算 11
2.4.4最大彎矩 13
2.5塔體的強度及軸向穩定性驗算 14
2.5.1塔體2-2截面的各項軸向應力計算 14
2.5.2塔體2-2截面抗壓強度及軸向穩定性驗算 14
2.6裙座的強度及穩定性校核 15
2.6.1裙座底部0-0截面軸向應力計算 15
2.6.2裙座檢查孔1-1截面強度校核 15
2.6.3裙座焊縫強度校核 16
2.7壓試驗時塔的強度和穩定性驗算 16
2.7.1水壓試驗時塔體2-2截面的強度校核 16
2.7.2水壓試驗時裙座底部0-0截面的強度和軸向穩定性校核 17
2.8基礎環板設計 17
2.8.1基礎環板內外徑的確定 17
2.8.2混泥土強度校核 17
2.8.3基礎環板厚度設計 18
2.8.4地腳螺栓的設計 19
2.8.5筋板的設計與計算 20
2.8.6蓋板的設計和計算 21
2.9開孔及開孔補強 22
2.9.1工藝水進口N03開孔及開孔補強 22
2.9.2貧甲醇進口N07開孔及開孔補強 24
2.9.3工藝水出口N02開孔及開孔補強 26
2.9.4人孔開孔及其開孔補強 28
2.10接管和法蘭的選用 31
第三章甲醇水分離塔輔助裝置以及附件………………………32
3.1回流冷凝器 32
3.1.1整體式 32
3.1.2自流式 32
3.1.3強制循環式 33
3.2管殼式換熱器的設計與選型 33
3.2.1流體流動阻力（壓強降）的計算 33
3.2.2管殼式換熱器的選型 34
3.3再沸器 35
3.4加熱蒸氣鼓泡管 36
3.5離心泵的選擇 37
第四章塔設備的制造、安裝…………………………………….38
4.1制造要求 38
4.2組裝要求 38
4.3焊接及其特點 39
4.4熱處理 40
4.5大型塔設備的安裝 40
設計總結…………………………………………………………..42
致謝………………………………………………………………..44
參考文獻…………………………………………………………..45
附錄I 主要符號說明……………………………………………46
...
