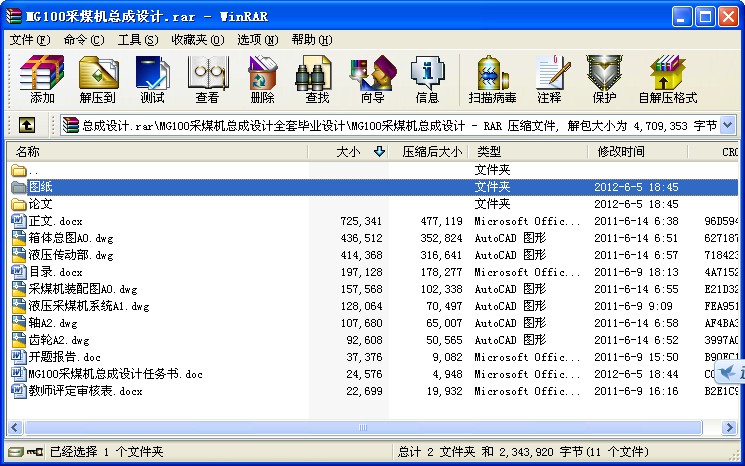

      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
      • MG100采煤機總成設計
      • MG100采煤機總成設計
        摘 要
        MG100-BW滾筒式采煤機是采用電機驅動、橫向布置,用以開采較薄煤層的無鏈液壓牽引采煤機,機面高度低,裝機功率較大,具備截割硬煤、夾矸和爬坡的能力和過斷層的能力。采煤機的類型很多,但多以雙滾筒采煤機為主。雙滾筒采煤機主要由截割部、牽引部、電氣系統和輔助裝置組成。采煤機各個部分協調工作,實現采煤機對煤礦開采的目的。MG100采煤機的調高系統運動模型為曲柄搖塊機構。通過液壓油缸的推或拉,實現搖臂成角度擺動。

        關鍵詞:采煤機;總成設計;齒輪
        ABSTRACT

        MG100-BW shearer drum drive motor is used, horizontal layout for the non-chain thin seam mining hydraulic shearer, machine height is low, a larger installed power, with the cutting of hard coal, and partings climbing ability and the ability to have faults. Many types of coal mining, but more than double drum shearer-based. Mainly by the double-drum shearer cutting unit, traction department, composed of electrical systems and auxiliary devices. Coordination of the various parts of Shearer to achieve the purpose of coal mining on the coal mining. MG100 shearer movement model system for the crank to increase the block body shaking. The hydraulic cylinder to push or pull, to achieve the angle into the swing arm.

        Key words:shearer;assembly design;gear
        目錄

        1 MG100采煤機主要技術參數 1
        1.1采煤機的組成和總體分布 1
        1.1.1 采煤機的組成 1
        1.1.2 采煤機總體布置 2
        2 液壓系統 4
        2.1主油路系統 4
        2.1.1主油路 4
        2.1.2補油和熱交換回路 4
        2.2保護系統 5
        2.2.1恒壓控制和電動機超載保護 5
        2.2.2高壓保護 6
        2.2.3液壓馬達制動 6
        2.3操作系統 6
        2.3.1液壓牽引系統開啟 6
        2.3.2搖臂調高系統液壓操作和手動操作 6
        3 采煤機傳動系統 8
        3.1牽引部傳動系統 8
        3.1.1牽引部液壓馬達選取 8
        3.1.2牽引部傳動比設計 8
        4 液壓傳動部傳動系統 11
        4.1 液壓傳動部電動機選取 11
        4.2 液壓傳動部輔助泵選取 11
        4.3 液壓傳動部主泵選取 11
        4.4 液壓傳動部傳動比 11
        4.5 采煤機總傳動簡圖 12
        5 采煤機傳動系統齒輪設計 14
        5.1液壓傳動部齒輪設計 14
        5.1.1液壓傳動部各軸的傳遞功率及扭矩計算 14
        5.1.2按齒根彎曲疲勞強度設計液壓傳動部齒輪 15
        5.1.3按齒面接觸疲勞強度校核液壓傳動部齒輪 17
        5.1.4校核液壓傳動部其他齒輪是否符合設計要求 17
        5.2牽引部齒輪設計 21
        5.2.1牽引部各軸的傳遞功率及扭矩計算 21
        5.2.2按齒根彎曲疲勞強度設計牽引部齒輪 22
        5.2.3按齒面接觸疲勞強度校核牽引部齒輪 25
        5.2.4 牽引部行星輪機構設計 26
        5.2.4.1牽引部行星輪機構傳動比及模數設計 26
        5.2.4.2按齒根彎曲疲勞強度設計行星輪齒輪 28
        5.2.4.3按齒面接觸疲勞強度校核行星輪齒輪 29
        5.2.4.4按齒面接觸疲勞強度校核行星輪齒輪 30
        5.2.5 牽引部行走齒輪設計 31
        5.2.5.1按齒輪接觸疲勞強度設計 31
        5.2.5.2按齒根彎曲疲勞強度校核齒輪 32
        5.2.5.3大齒輪的強度校核 33
        6 采煤機部分傳動軸的設計及校核 35
        6.1初步設計軸的最小直徑 35
        6.2按彎扭合成應力校核軸的強度 35
        7 采煤機箱體設計 42
        7.1采煤機箱體力學模型 42
        7.2采煤機壁厚計算 42
        8 采煤機調高系統設計 44
        8.1調高油缸的選擇 44
        8.2調高方案設計 44
        參考文獻 47
        致謝 48
        附錄 49
        ...
