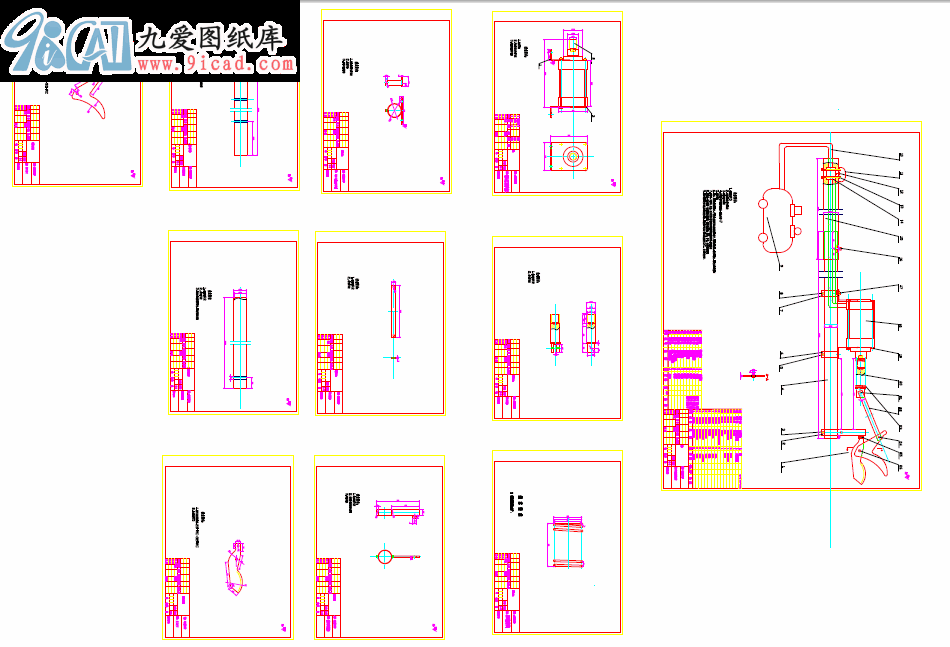

氣動高枝剪設計

文件大小： 6.57 MB
下載次數：
文件評級：
更新時間：2014-01-04
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本次設計氣動高枝剪是根據汽缸推動連接桿帶動剪刀工作剪斷樹枝，結合氣動射釘槍控制氣流變化的原理進行設計的。國內外目前使用的氣動修枝剪品種有很多，這些氣動修枝剪可以適合各種樹木（包括工業用材林和果樹）的修剪，但是針對高大樹木就會有一些局限性，而且使用的動力也是多種多樣的。因此設 計出一款適合高大樹木修剪、采用的動力系統能適合農戶作業要求的修枝剪是很重要的。本設計的重點在于汽缸與剪刀之間的連接裝置，通過對氣流的調節，使剪刀具有一定的剪切力，剪斷樹枝。氣動高枝剪可以大大減輕農戶的作業強度，該結構質量輕，可伸縮的調節桿可以用于各類型樹枝的修剪工作，配以一些輔助設計，可以滿足直徑在15mm-30mm 樹枝的修剪工作。

關鍵詞：氣動，剪切機構，設計

目錄

1 引言-----------------------------------------------------5
2 氣動高枝剪簡介及國內外研究現狀-------------------------- 6
2.1 氣動高枝剪簡介---------------------------------------- 6
2.2 氣動高枝剪的原理與過程-------------------------------- 6
2.3 氣動高枝剪在國內外的代表型號和研究狀況---------------- 7
2.4 現在使用的高枝剪存在的問題---------------------------- 7
2.5 設計的內容、要求及研究意義---------------------------- 8
3 氣動技術在果樹修枝剪中的應用-----------------------------8
3.1 單作用氣缸與傳統氣動修枝剪原理-------------------------8
3.2 串聯氣缸與新型氣動修枝剪原理---------------------------9
4 氣動高枝剪的設計--------------------------------------- 11
4.1 氣缸的選擇------------------------------------------- 11
4.1.1 氣缸理論輸出拉力計算------------------------------- 11
4.1.2 氣缸直徑的計算--------------------------------------12
4.1.3 驗算所選氣缸----------------------------------------13
4.1.4 氣缸耗氣量的計算------------------------------------15
5連接機構的計算------------------------------------------ 17
5.1 汽缸與連接桿 1 的計算----------------------------------17
5.2 連接桿 1 與剪刀之間的連接機構連接桿 2 的計算------------19
5.3 汽缸與伸縮桿之間的連接汽缸與伸縮桿連接件設計----------20
5.4 汽缸復位裝置的設計------------------------------------21
5.5 剪刀支撐座的設計方法----------------------------------21
6 伸縮桿氣流控制系統的設計--------------------------------23
6.1 氣動高枝剪伸縮桿機構的設計--------------------------- 24
7 剪刀的設計----------------------------------------------26
8 總結----------------------------------------------------27
9 致謝----------------------------------------------------28
參考文獻-------------------------------------------------29 ...
