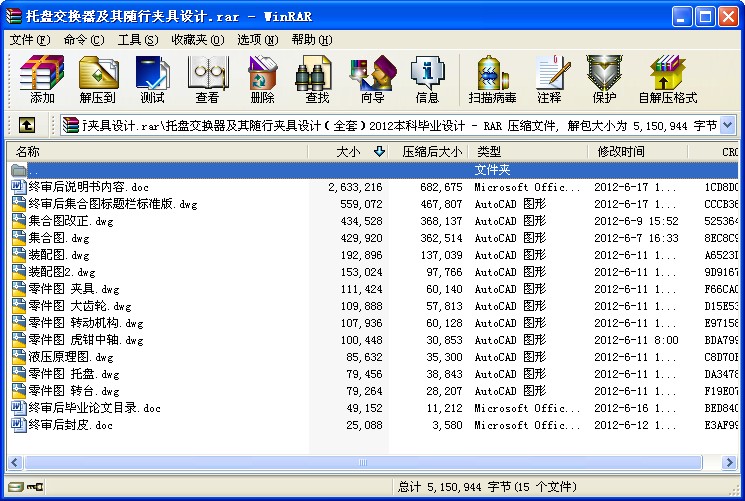

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

托盤交換器及其隨行夾具設計
摘要

本設計的目的是要設計出經常用于加工中心的托盤自動交換裝置,簡稱（APC）。該機構應該實現托盤的自動交換以及托盤的傳輸，完成待加工工件和已加工工件之間的自動交換。具體方法是參考資料，對國內外現狀進行分析研究及對托盤交換器及其隨行夾具的結構設計和計算，最后利用計算出的結果繪制出托盤交換機構的裝配圖，隨行夾具的零件圖和輸送機構的裝配圖及一些重要的零件圖。本設計最終實現了托板的升起下降和回轉進而使托盤帶動的夾具和夾緊的已加工和待加工工件之間的交換，實現了回轉體對托盤的自動拉緊，以及對滑臺在工作臺上的固定。本設計的說明書，裝配圖，零件圖和液壓圖詳細的說明了本機構的工作原理和設計的全過程。
關鍵詞：柔性；托盤；夾具；隨行；系統
ABSTRACT

The purpose of this design is to design a tray Automatic switching device ,(APC) which is often used for machining center. The agency should realize the automatic exchange and tray transmission, and complete the exchange between the machining and already machining of automatic. The method is refering material, analysing the domestic and international situation and designing and calculating the tray switch and their accompanying fixture structure design .And finally, using the calculated results rendering the tray of assembly drawings exchange organization, and the accompanying jig drawing and transportation agencies and some important parts of the assembly drawing. This design has finally achieved the raising and decline of the tray so as to make the tray of clamping fixture and drive the exchange between the already processing and unprocessing parts, and realize the automatic tray of axially symmetrical taut and the sliding sets on the fixed. This design specifications, drawings, parts drawing and hydraulic figure have described the institutions of the working principle and the whole design of the shield in detail.
Key words: Flexible; Trays; Fixture; Accompanying; System
