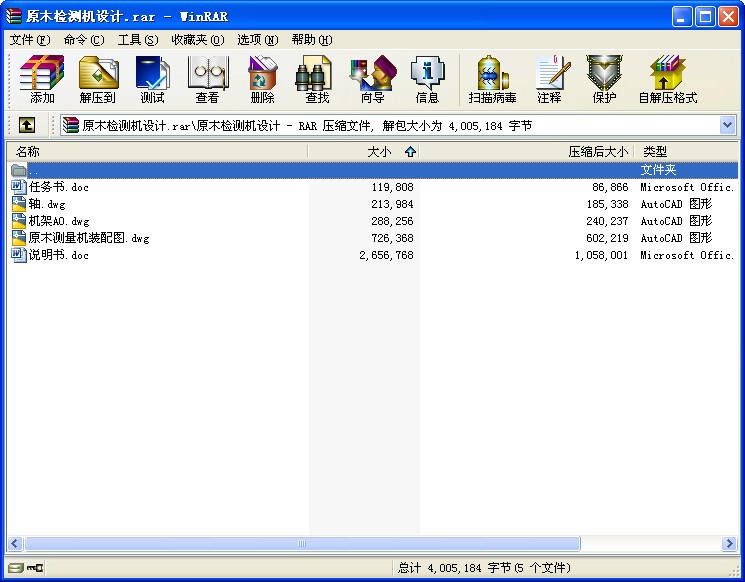

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

原木檢測機設計
摘要

在國內制材行業中，制材廠對原木形狀的檢測以及材積的測量計算一直采用人工檢尺的方法：由人工目測每根原木的外部形狀，進行分類加工；人工用卷尺或卡尺量取原木的長度和檢尺直徑，然后，再通過查找《材積手冊》得到單根原木的材積，經過逐根檢尺測量和累加計算才能得到整堆原木的材積；逐堆測量之后才能得到原木的進貨量，檢尺的工作量是非常大的。本課題針對我國原木檢測技術的發展現狀，提出采用8點檢測，4點組合回歸描述的方法，運用自動檢測技術及計算機模擬技術，對原木輸送機上運行的原木進行快速在線測量，可以提高設備的檢測效率。
從原木外形輪廓與制材生產之間的關聯性出發，探討和研究了原木檢測機設計的原理及設計的方法，為原木檢測機的設計和制造提供了理論依據，原木檢測技術越來越為世界各國制材企業所重視。本論文所設計的原木檢測機作為一種試驗階段的設備，在整體性能上還存在許多有待解決和改進的方面，這些將會對今后的研究工作起到促進作用。

關鍵詞：原木形狀；識別；自動測量；定心；回歸描述
ABSTRACT

In our country, the wood manufacture industry inspect the shape and the volume of the log by manual work. Estimate log’s outer shape with eyes, and then label them before throwing into processing. People uses tape and caliper to confirm a log’s length and diameter of the section, and look for it in the manual to obtain one log’s volume. By accumulating all the volume of the log, the number of the stock can be gotten The work of inspecting the log by manual is very heavy. In this paper, the theory of the eight point inspection and the four point compounding simulation are presented. So we can quickly measure and get the log’s external shape parameter accurately on-line with the automatic inspecting technique and computer stimulating technique. The equipment can enhance work efficiency.
Based on the relativity of log shape and production, the design theory and method of log’s shape inspecting equipment are discussed. At the same time, the theoretical basis for design and manufactury is provided in this paper. Log inspection technique is recognized increasingly by lumbering. The equipment designed in this paper is a sort of experiment facility and also there are many question and juvenility. All these will accelerate researching work for the future.

Keywords: Log Shape；Identify；Automatic Inspection；Shape Identify；Regression
目錄

摘要 I
Abstract II
第1章緒論 1
1.1 概述 1
1.2 國內和國外原木檢測機設備的發展分析 1
1.3 本課題研究的目的和意義 4
1.4 選題的研究內容和設計設想 5
第2章原木檢測機總體設計 6
2.1 原木檢測機總體原理介紹 6
2.1.1 原木檢測機設計原理 6
2.1.2 原木形狀識別機設計方案 6
2.2 結構實現方法 8
2.3 原木檢測機機械部分設計 9
2.4 機架結構設計和計算 10
2.5 輸送機構結構設計 11
2.6 本章小結 12
第3章動力部件選擇和傳動機構的計算 13
3.1 電動機的選擇 13
3.2 鏈傳動的計算 14
3.2.1 小鏈條的選擇和校驗 14
3.2.2 大鏈條的校驗計算 17
3.2.3 鏈輪的設計計算 18
3.3 鏈輪軸的設計和校核 22
3.3.1 軸的材料的選擇 22
3.3.2 按扭轉強度條件計算 22
3.3.3 按彎扭合成強度條件計算 24
3.3.4 軸的安全系數校核 27
3.4 軸承的選擇和校核 29
3.4.1 選擇軸承 29
3.4.2 軸承的選用計算 29
3.5 鏈輪軸鍵的選擇和鍵聯接的強度計算 30
3.5.1 鍵的類型選擇 30
3.5.2 計算鍵工作面剪切 30
3.5.3 計算鍵工作面擠壓 30
3.6 螺栓的選擇和校核 31
3.7 本章小結 32
第4章檢測機構的設計計算 33
4.1 檢測機構結構設計 33
4.2檢測系統原理的計算 34
4.3 檢測機構的零件的選擇和校核 37
4.3.1 傳感器的選擇和原理 37
4.3.2 檢測擺桿軸的選擇和校核 38
4.3.3 彈簧絲的選擇和計算 38
4.3.4 傳感器中軸承的選擇和計算 39
4.4 本章小結 40
結論 41
參考文獻 42
致謝 43

...
