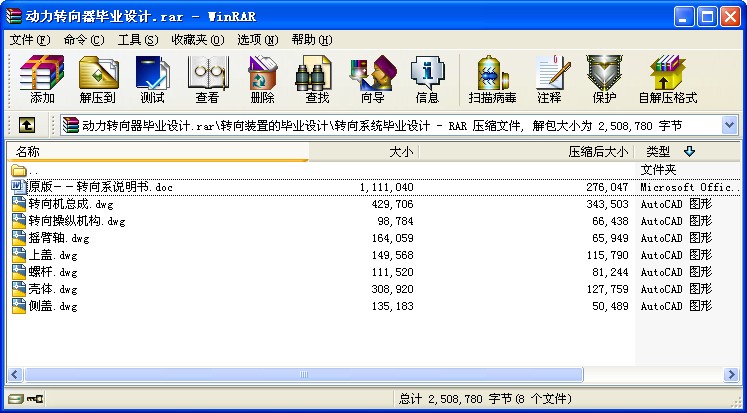

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 動力轉向器畢業設計
第一章 前 言
§1.1 四輪農用車的發展前景
中國改革開放以來，在農村實行家庭聯產承包責任制的改革，使農村的經濟空前的活躍。農村的貨運量和人口的流動量急劇增加，加快運輸機械化成為農村經濟發展的迫切需要，正是這一市場的需要使具有中國特色的運輸機械-農用運輸車應運而生。它解決了農村運輸?shù)募毙瑁钛a了村際，鄉際，城鎮及城鄉結合部運輸網絡的空白，活躍了農村經濟，為農村富裕勞動力找了一條出路，從而使數以萬計的農民走上了小康之路！
四輪農用運輸車的競爭對手是輕型汽車。與汽車相比，四輪農用運輸車有許多優點。入世后農用運輸車沒有受到多大沖擊，因為它是中國特色的產業，符合國情，在國外幾乎沒人搞過。但是我們不能回避汽車與四輪農用運輸車在市場的競爭，四輪農用運輸車利用比較底的生產成本和微利經營的生產方式并引進先進的汽車技術，堅持“三低一高”的特色，注重產品質量，使之與在汽車行業的競爭中得以提高。
隨著黨和國家提出的的開發西部的政策落實，也給農用運輸車廠商帶來了無限商機使農用運輸車的開發有廣闊的前景， 另一方面，我國有近13億人口，特別是9億以上的農村人口收入水平相對較低，需求量最大的是低檔次的汽車。由于它比較適合中國國情，預計在未來的5～15年里，農用車在我國農村仍然具有廣闊的發展前景。近年來農用車保有量增加很快，因此對柴油的需求很大。
農用車制造工藝簡單，價格便宜，其中三輪車價格在4000～7000元/輛，四輪車價格在1～1.5萬元/輛，購車農戶一般半年左右即可收回10000元投資。另外，農用車的養路費為每月每噸70元，是汽車的30%，使用成本為同噸位汽車的1/3到1/2。公路快速建設也促進了農用車的發展。舊中國，全國公路僅13×104 km，而到1997年底，已達1.226×106 km，目前全國98%的鄉和80%的村都通了公路，使得農用車有用武之地。公安車管部門1993年制定了《關于農用運輸車道路交通管理的規定》，在不損害管理大局的前提下，大幅度減少農用車的各種費用，免交車輛增容費。因此，在近十幾年里我國農用車得到快速發展。1980年全國農用車產銷量不足萬輛，1992年產銷量達到113萬輛，首次超過當年汽車產銷量（106.2萬輛）。1998年農用車產銷量達到270萬輛，而同期汽車產銷量為163萬輛。
我們要開發的農用運輸車要采用設計理念，多進行優化設計，使產品新穎化，品種多樣化以適應多種需要。
首先農用運輸車既然為農民服務，那么就必須立足于“農”字，需對農村市場有意的深入了解。及農村的道路，農民的使用水品和購買能力和分析研究！
另外，過去研制一味的迎合用戶“多拉快跑”的心理，盲目的加大強化車輛的部件是不可取的。農產品的開發研制該大則大，該小則小，不僅產品的檔次要拉開，產品開發的大小兩個方向也要拉開！
§1.2 前橋和轉向系組成和設計步驟
前橋通過懸架與車架(或承載式車身)相聯，兩側安裝著從動午輪，用以在車架(或承載式車身)與車輪之間傳遞鉛垂力、縱向力和橫向力。從動橋還要承受和傳遞制動力矩。從動橋按與其匹配的懸架結構的不同，也可分為非斷開式與斷開式兩種。從動橋按與之匹配的懸架結構不同可分為非斷開式與斷開式兩種。由于農用車要求價廉，所以多采用非斷開式前橋。非斷開式的前橋主要有前梁，轉向節和轉向主銷組成。
一、從動橋結構形式
1、非斷開式轉向從動橋
2、合縱臂式后支持橋
一般多采用非斷開式轉向從動橋。
二、從動橋設計
1、轉向從動橋主要零件尺寸的確定，前梁，工字型斷面，可采用常規設計，也可采用計算機程序可靠性優化設計。
2、零件工作應力的計算
（1）在制動工況下的前梁應力計算
（2）在最大側壓力工況下的應力計算
（3）轉向節在制動和側滑工況下的應力計算
（4）主銷和轉向襯套在制動和側滑工況下的應力計算
（5）轉向節推力軸承和止推墊片的計算
三、轉向系設計
1、轉向器方案分析
2、轉向器主要性能參數設計
3、轉向梯形的優化設計
第二章 概述
§2.1 前橋簡介
從動橋即非驅動橋，又稱從動車橋。它通過懸架與車架(或承載式車身)相聯，兩側安裝著從動車輪，用以在車架(或承載式車身)與車輪之間傳遞鉛垂力、縱向力和橫向力。從動橋還要承受和傳遞制動力矩。
根據從動車輪能否轉向，從動橋分為轉向橋與非轉向橋。一般汽車多以前橋為轉向橋。為提高操縱穩定性和機動性，有些轎車采用全四輪轉向。多軸汽車除前輪轉向外，根據對機動性的要求，有時采用兩根以上的轉向橋直至全輪轉向。
一般載貨汽車采用前置發動機后橋驅動的布置形式，故其前橋為轉向從動橋。轎車多采用前置發動機前橋驅動，越野汽車均為全輪驅動，故它們的前橋既是轉向橋又是驅動橋，稱為轉向驅動橋。
從動橋按與其匹配的懸架結構的不同，也可分為非斷開式與斷開式兩種。與非獨立懸架相匹配的非斷開式從動橋是一根支承于左、右從動車輪上的剛性整體橫梁，當又是轉向橋時，則其兩端經轉向主銷與轉向節相聯。斷開式從動橋與獨立懸架相匹配。
非斷開式轉向從動橋主要由前梁、轉向節及轉向主銷組成。轉向節利用主銷與前梁鉸接并經一對輪轂軸承支承著車輪的輪轂，以達到車輪轉向的目的。在左轉向節的上耳處安裝著轉向節臂，后者與轉向直拉桿相連；而在轉向節的下耳處則裝著與轉向橫拉桿相連接的轉向梯形臂。有的將轉向節臂與梯形臂連成一體并安裝在轉向節的下耳處以簡化結構。轉向節的銷孔內壓入帶有潤滑油槽的青銅襯套以減小磨損。為使轉向輕便，在轉向節上耳與前梁拳部之間裝有調整墊片以調整其間隙。帶有螺紋的楔形鎖銷將主銷固定在前梁拳部的孔內，使之不能轉動。
§2.2 前橋各參數對汽車穩定性的作用與影響
為了保持汽車直線行駛的穩定性、轉向輕便性及汽車轉向后使前輪具有自動回正的性能，轉向橋的主銷在汽車的縱向和橫向平而內都有一定傾角。在縱向平面內，主銷上部向后傾斜一個 角，稱為主銷后傾角。在橫向平面內，主銷上部向內傾斜一個β角，稱為主銷內傾角。
主銷后傾使主銷軸線與路面的交點位于輪胎接地中心之前，該距離稱為后傾拖距。當直線行駛的汽車的轉向輪偶然受到外力作用而稍有偏轉時，汽車就偏離直線行駛而有所轉向，這時引起的離心力使路面對車輪作用著一阻礙其側滑的側向反力，使車輪產生繞主銷旋轉的回正力矩，從而保證了汽車具有較好的直線行駛穩定性。此力矩稱穩定力矩。穩定力矩也不宜過大，否則在汽車轉向時為了克服此穩定力矩需在方向盤上施加更大的力，導致方向盤沉重。后傾角通常在 以內。現代轎車采用低壓寬斷面斜交輪胎，具有較大的彈性回正力矩，故主銷后傾角就可以減小到接近于零，甚至為負值。但在采用子午線輪胎時，由于輪胎的拖距較小，則需選用較大的后傾角。
主銷內傾也是為了保證汽車直線行駛的穩定性并使轉向輕便。主銷內傾使主銷軸線與路面的交點至車輪中心平面的距離即主銷偏移距減小，從而可減小轉向時需加在方向盤上的力，使轉向輕便，同時也可減小轉向輪傳到方向盤上的沖擊力。主銷內傾使前輪轉向時不僅有繞主銷的轉動，而且伴隨有車輪軸及前橫梁向上的移動，而當松開方向盤時，所儲存的上升位能使轉向輪自動回正，保證汽車作直線行駛。內傾角一般為 ；主銷偏移距一股為30～40mm。輕型客車、輕型貨車及裝有動力轉向的汽車可選擇較大的主銷內傾角及后傾角，以提高其轉向車輪的自動回正性能。但內傾角也不宜過大，即主銷偏移距不宜過小，否則在轉向過程中車輪繞主銷偏轉時，隨著滾動將伴隨著沿路面的滑動，從而增加輪胎與路面間的摩擦阻力，使轉向變得很沉重。為了克服因左、右前輪制動力不等而導致汽車制動時跑偏，近年來出現主銷偏移距為負值的汽車。
前輪定位除上述主銷后傾角、主銷內傾角外，還有車輪外傾角及前束，共4項參數。車輪外傾指轉向輪在安裝時，其輪胎中心平面不是垂直于地面，而是向外傾斜一個角度 ，稱為車輪外傾角。此角約為 ，一般為 左右。它可以避免汽車重載時車輪產生負外傾即內傾，同時也與拱形路而相適應。由于車輪外傾使輪胎接地點向內縮，縮小了主銷偏移距，從而使轉向輕便并改善了制動時的方向穩定性。
前束的作用是為了消除汽車在行駛中因車輪外傾導致的車輪前端向外張開的不利影響(具有外傾角的車輪在滾動時猶如滾錐，因此當汽車向前行駛時，左右兩前輪的前端會向外張開)，為此在車輪安裝時，可使汽車兩前輪的中心平面不平行，且左右輪前面輪緣間的距離A小于后面輪緣間的距離B，以使車輪在每一瞬時的滾動方向是向著正前方。前束即(B-A)，一般汽車約為3～5mm，可通過改變轉向橫拉桿的長度來調整。設定前束的名義值時，應考慮轉向梯形中的彈性和間隙等因素。
在汽車的設計、制造、裝配調整和使用中必須注意防止可能引起的轉向車輪的擺振，它是指汽車行駛時轉向輪繞主銷不斷擺動的現象，它將破壞汽車的正常行駛。轉向車輪的擺振有自激振動與受迫振動兩種類型。前者是由于輪胎側向變形中的遲滯特性的影響，使系統在一個振動周期中路面作用于輪胎的力對系統作正功，即外界對系統輸入能量。如果后者的值大于系統內阻尼消耗的能量，則系統將作增幅振動直至能量達到動平衡狀態。這時系統將在某一振幅下持續振動，形成擺振。其振動頻率大致接近系統的固有頻率而與車輪轉速并不一致，且會在較寬的車速范圍內發生。通常在低速行駛時發生的擺振往往屬于自攝振動型。當轉向車輪及轉向系統受到周期性擾動的激勵，例如車輪失衡、端面跳動、輪胎的幾何和機械特性不均勻以及運動學上的干涉等，在車輪轉動下都會構成周期性的擾動。在擾動力周期性的持續作用下，便會發生受迫振動。當擾動的激勵頻率與系統的固有頻率一致時便發生共振。其特點是轉向輪擺振頻率與車輪轉速一致，而且一般都有明顯的共振車速，共振范圍較窄(3～5km/h)。通常在高速行駛時發生的擺振往往屬于受迫振動型。
轉向輪擺振的發生原因及影響因素復雜，既有結構設計的原因和制造方面的因素．如車輪失衡、輪胎的機械特性、系統的剛度與阻尼、轉向輪的定位角以及陀螺效應的強弱等；又有裝配調整方面的影響，如前橋轉向系統各個環節間的間隙(影響系統的剛度)和摩擦系數(影響阻尼)等。合理地選擇這些有關參數、優化它們之間的匹配，精心地制造和裝配調整，就能有效地控制前輪擺振的發生。在設計中提高轉向器總成與轉向拉桿系統的剛度及懸架的縱向剛度，提高輪胎的側向剛度，在轉向拉桿系中設置橫向減震器以增加阻尼等，都是控制前輪擺振發生的一些有效措施。
...
