變速叉的工藝規程及銑7mm的側面的工裝夾具設計

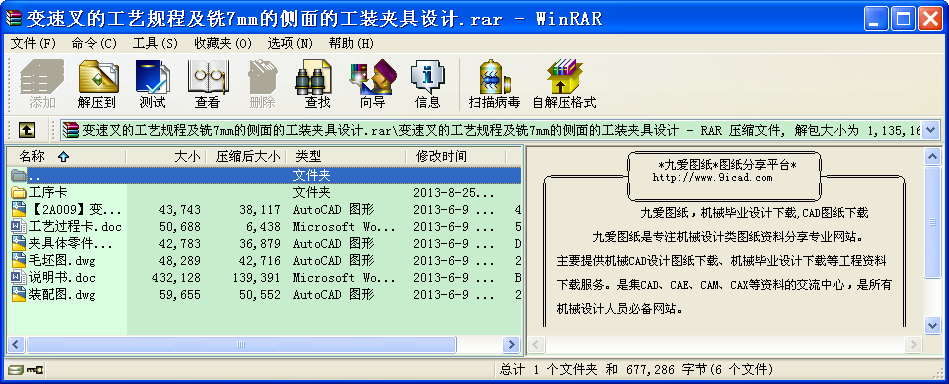

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本次設計內容涉及了機械制造工藝及機床夾具設計、金屬切削機床、公差配合與測量等多方面的知識。
變速叉加工工藝規程及其銑7mm的側面的夾具設計是包括零件加工的工藝設計、工序設計以及專用夾具的設計三部分。在工藝設計中要首先對零件進行分析，了解零件的工藝再設計出毛坯的結構，并選擇好零件的加工基準，設計出零件的工藝路線；接著對零件各個工步的工序進行尺寸計算，關鍵是決定出各個工序的工藝裝備及切削用量；然后進行專用夾具的設計，選擇設計出夾具的各個組成部件，如定位元件、夾緊元件、引導元件、夾具體與機床的連接部件以及其它部件；計算出夾具定位時產生的定位誤差，分析夾具結構的合理性與不足之處，并在以后設計中注意改進。
關鍵詞：工藝、工序、切削用量、夾緊、定位、誤差。
目 錄
序言…………………………………………………………………1
一. 零件分析 ……………………………………………………2
1.1 零件作用 ………………………………………………2
1.2零件的工藝分析 …………………………………………3
二. 工藝規程設計…………………………………………………3
2.1確定毛坯的制造形式 ……………………………………3
2.2基面的選擇傳 ……………………………………………5
2.3制定工藝路線 ……………………………………………5
2.4機械加工余量、工序尺寸及毛坯尺寸的確定 …………7
2.5確定切削用量及基本工時………………………………7
三 夾具設計……………………………………………………15
3.1問題的提出………………………………………………15
3.2定位基準的選擇…………………………………………15
3.3切削力及夾緊力計算……………………………………16
3.4定位誤差分析……………………………………………18
3.5定向鍵和對刀裝置設計…………………………………18
3.6夾具設計及操作簡要說明………………………………21
總 結………………………………………………………………24
致 謝………………………………………………………………25
參考文獻 …………………………………………………………26 ...
