CA6140車床濾油器體的設計

文件大小： 741.38 KB
下載次數：0
文件評級：
更新時間：2014-09-04
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

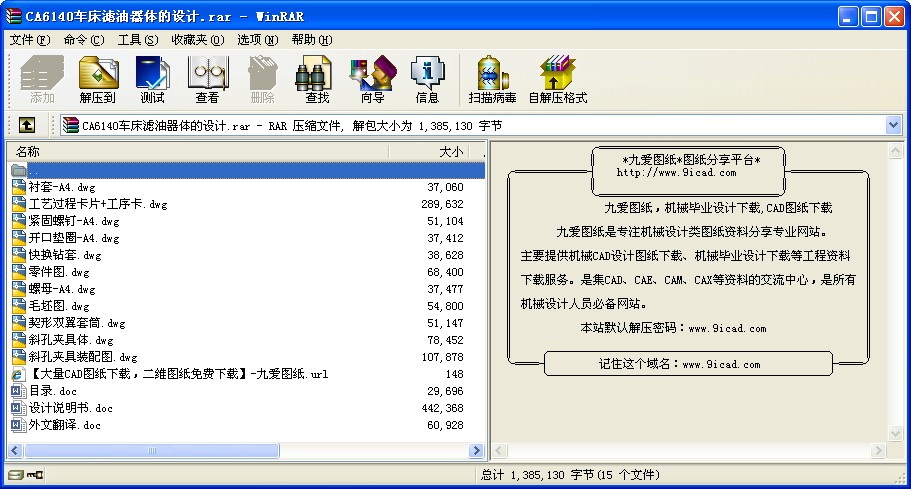

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

序言
綜合模塊（機制工藝及夾具）畢業設計是在學完了機械制造技術基礎和大部分專業課，并進行了生產實習的基礎上進行的又一個實踐性教學環節。這次設計使我能綜合運用機械制造技術基礎中的基本理論，并結合生產實習中學到的實踐知識，獨立地分析和解決了零件機械制造工藝問題，設計了機床專用夾具這一典型的工藝裝備，提高了結構設計能力，為今后的畢業設計及未來從事的工作打下了良好的基礎。
這次畢業設計中，我所選的零件是“CA6140車床濾油器體”，完成該零件的機械加工工藝規程的編制及工藝裝備的設計，濾油器在車床上是個必不可少的部件，它有著過濾油液及緩沖的作用。因此在加工時，零件的配合部分需進行精加工，保證其配合準確，提高車床的綜合性能，又因為被加工零件的結構比較復雜，加工難度大，需進行專用夾具的設計與裝配。
由于能力所限，經驗不足，設計中還有許多不足之處，希望老師多加指教。

一、零件的分析及生產類型的確定
1、零件的作用
“CA6140車床濾油器體”如圖1所示。它位于車床主軸箱上面，主要作用是給主軸箱內供油及對油液起沖作用，零件的兩段有兩孔用于油液的進出，零件的中間有一個48h6的外圓柱面，用于與主軸箱以基軸制形式聯接。2、零件的工藝分析
“CA6140車床濾油器體”的各表面：
（1）、零件的左端面（用于精基準加工其他表面）；
（2）、螺栓孔3-9（用于聯接車床主軸箱，起固定作用）；
（3）、中心孔38（用于過濾及緩沖油液）；
（4）、進出油孔2-11（用于聯接進出油裝備，流通油液）；
（5）、外圓柱面48h6（用于與車床主軸箱聯接）。

各表面的相互精度要求有：
（1）、外圓柱面48h6為基軸制聯接，尺寸精度為IT6；
（2）、其他表面無特殊精度要求，除保證其表面粗糙度外，尺寸精度為IT14。

目錄

序言…………………………………………………………………………1
一、零件的分析及生產類型的確定……………………………………………1
1、零件的作用……………………………………………………….……1
2、零件的工藝分析……………………………………………………….3
3、零件的生產類型…………………………………………….………….3
二、零件毛坯的設計…………………………………………………….……….4
1、選擇毛坯……………………………………………………….……….4
2、毛坯尺寸公差與機械加工余量的確定………………………………..4
3、確定毛坯尺寸…………………………………………………………..5
4、設計毛坯圖……………………………………………………………..7
三、零件的加工工藝設計……………………………………………………….9
1、定位基準的選擇……………………………………………..…………9
2、零件表面加工方法的選擇……………………………………………..9
3、擬訂工藝路線…………………………………………………………..10
4、工藝方案的比較與分析……………………………………………….12
四、工序設計…………………………………………………………………….14
1、選擇加工設備與工藝裝備…………………………………………….14
2、確定工序尺寸…………………………………………………………17
3、數控加工工序…………………………………………………………21
五、夾具的設計…………………………………………………………………22
1、工件的定位…………………………………………………………….22
2、夾緊裝置……………………………………………………………….25
3、定位誤差分析………………………………………………………….25
4、對刀裝置……………………………………………………………….26
5、夾具體………………………………………………………………….26
6、結構特點……………………………………………………………….27
六、設計小結…………………………………………………………………….27
七、參考文獻……………………………………………………………………..28 ...
